Estructures de ferro

Hipòtesis considerades:

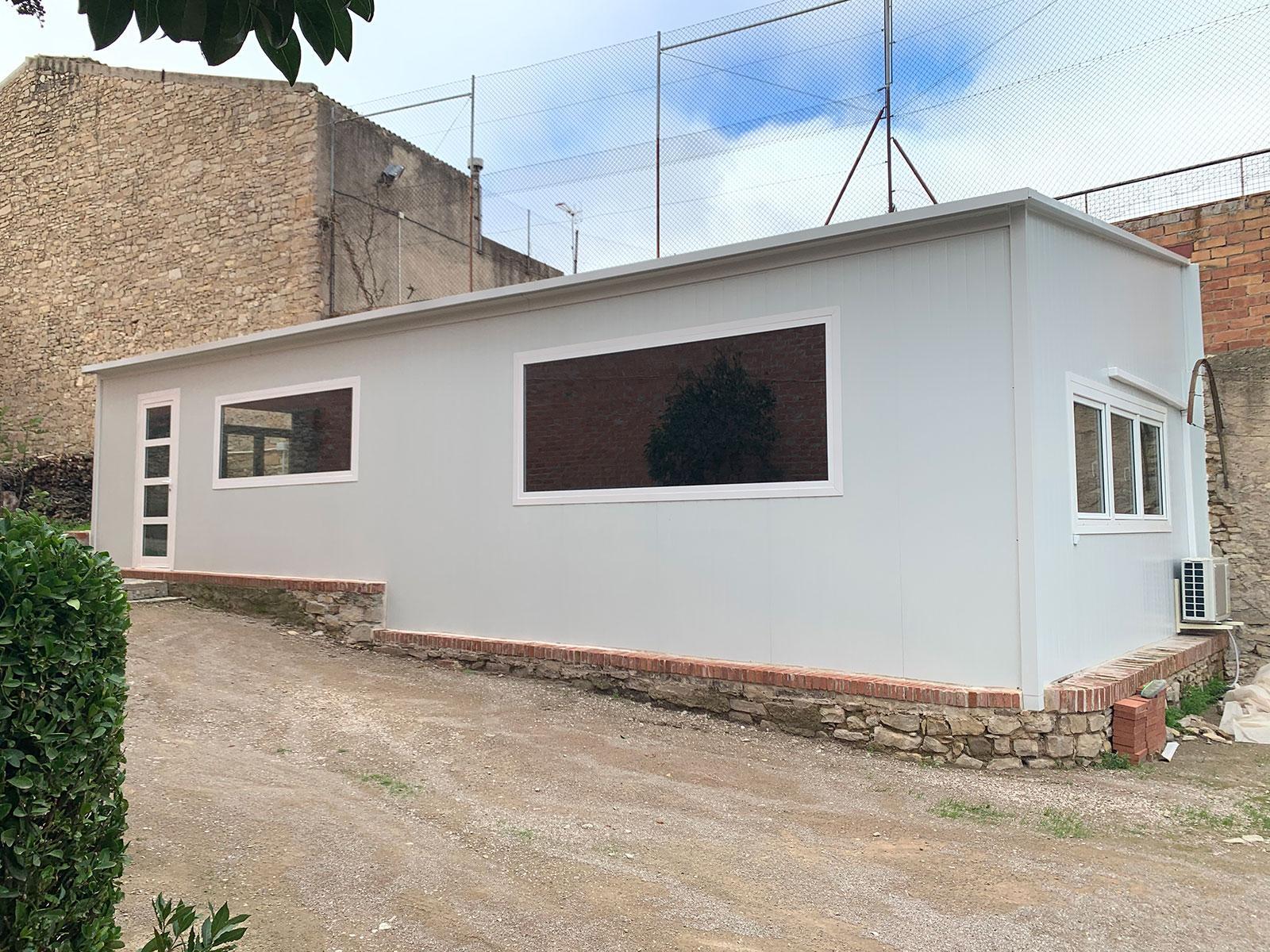

• Dimensions exteriors: Ample 0,2 + 4,63 m. Llarg 11,75 m. Alçada coberta (a cara ext.pilar) 2,6 m.
• Localitat Santa Coloma de Queralt. Alçada topogràfica 687 m. Zona climàtica 2. Càrrega de neu 101 kg/m².
• Nau tancada, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 4 que es correspon amb zona urbana, industrial o forestal.
• Estructura resolta amb marcs rígids, i tenint-se en compte en el càlcul que està situada en zona SÍSMICA.
• Considerada com a aïllada des d’ un punt de vista del foc.
• Coberta a 1 aigua. Pendent del 10% o 5,7 °. Alçada del triangle del carener o hastial 0,46 m.
• Separació entre pòrtics centrals 5,64 m.

Sistema d’ estructures de ferro:

• El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic de perfil simple de cant àprox. 0,16 m.

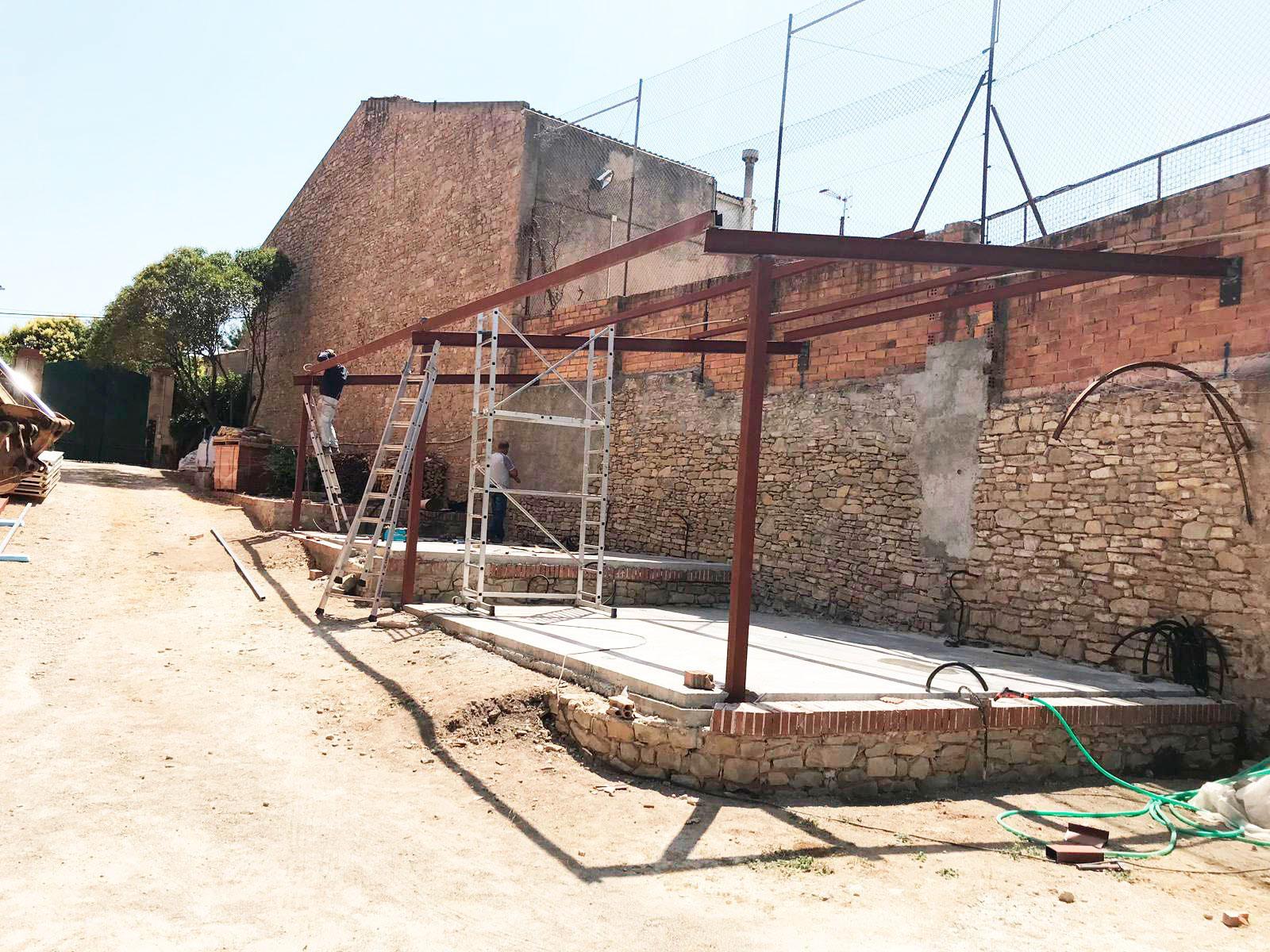

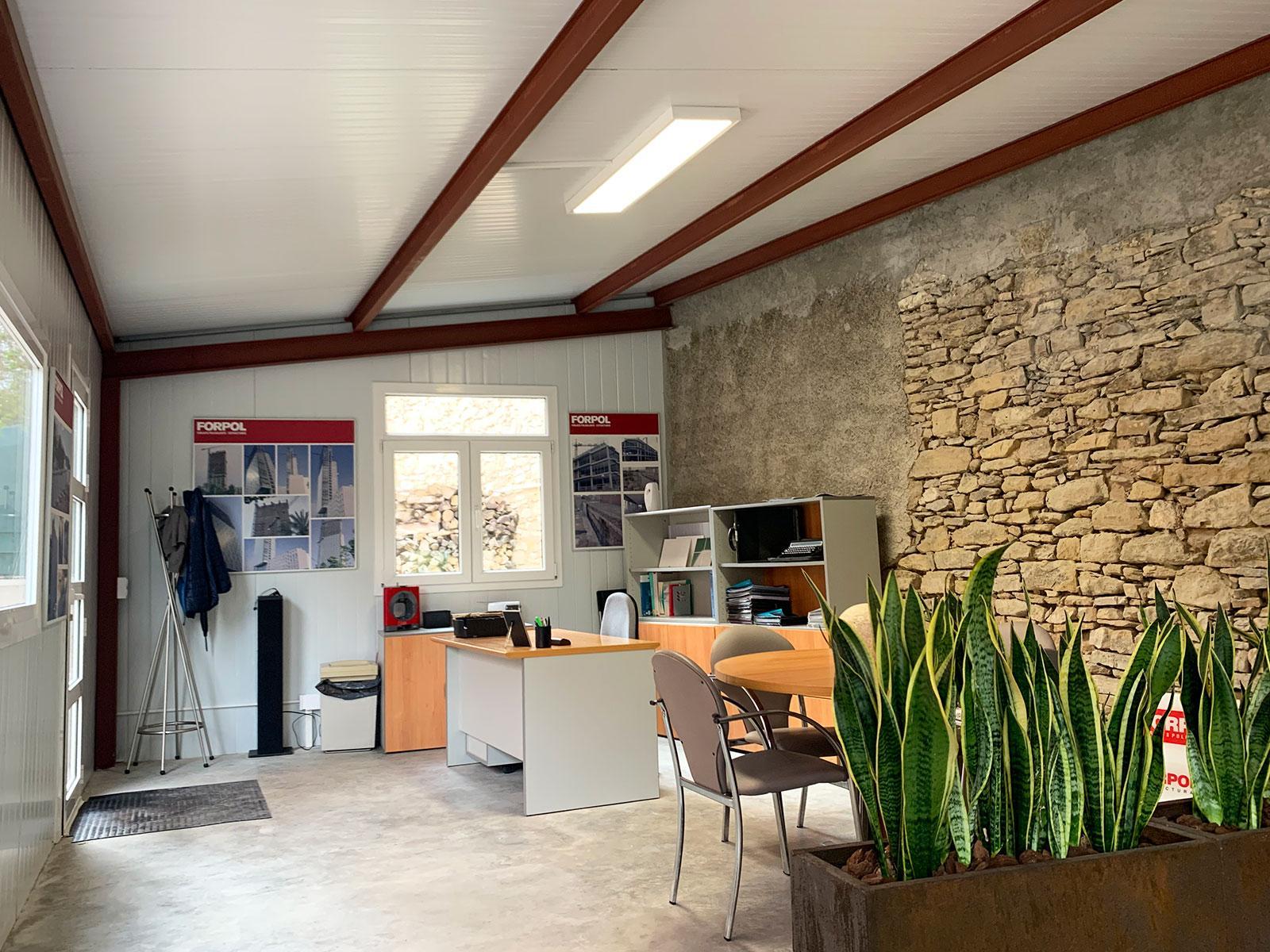

• Pòrtics centrals amb pilars tipus 2UPN, i bigues de coberta amb perfils tipus IPE.
• Pilars i bigues testeres no n’hi ha.
• Alçada lliure al costat dels pilars de pòrtics centrals 2,44 m.
• A més Alçada més alta lliure a bigues 2,9 m.
• Alçada més alta lliure a corretges 2,87 m.

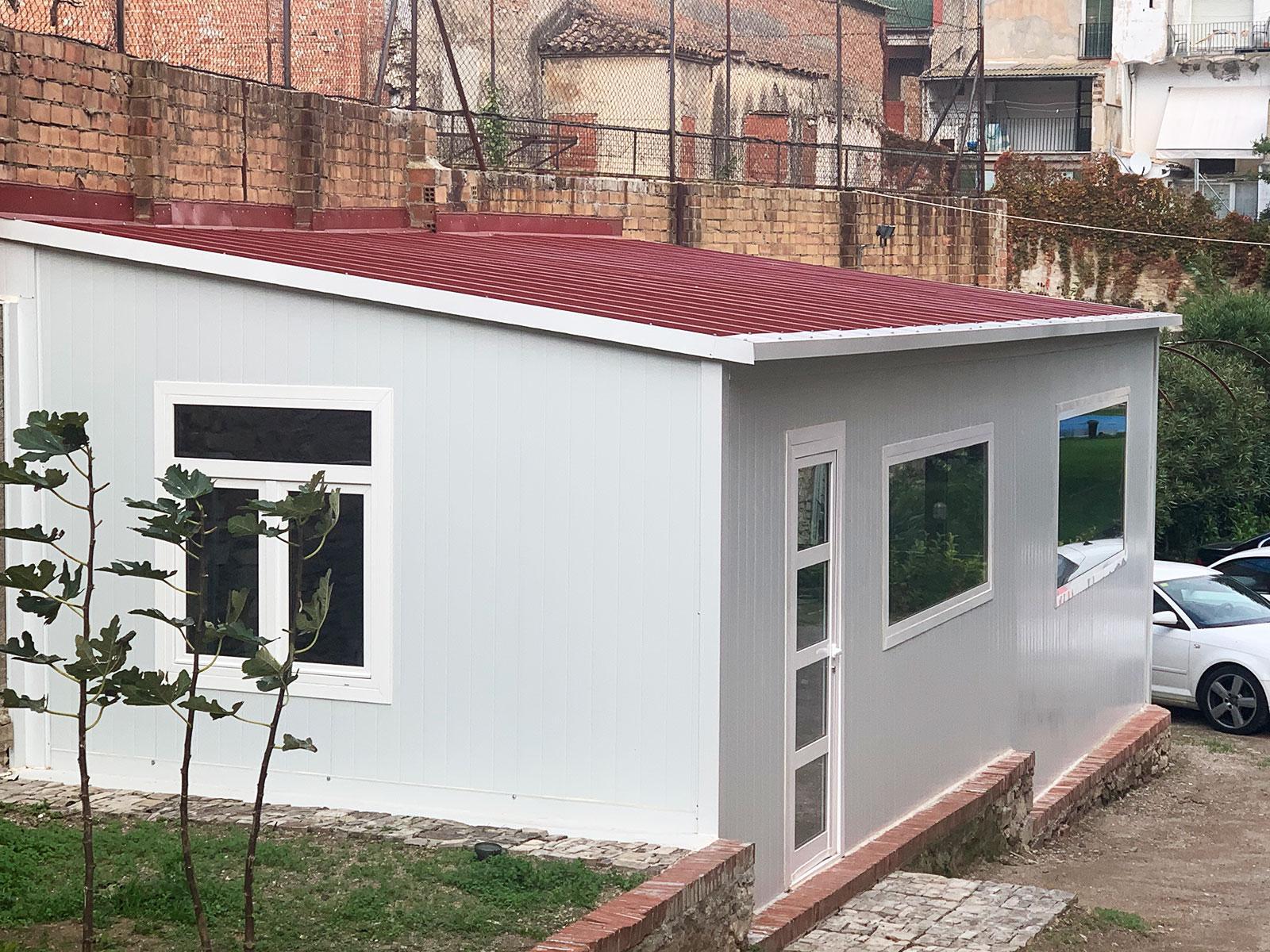

• Coberta amb corretges tipus Z i panell sandvitx de 60 mm.
• Corretges embegudes en el cant de les bigues.
• S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.
• Alçada del tancament perimetral 2,59 m.
• Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.

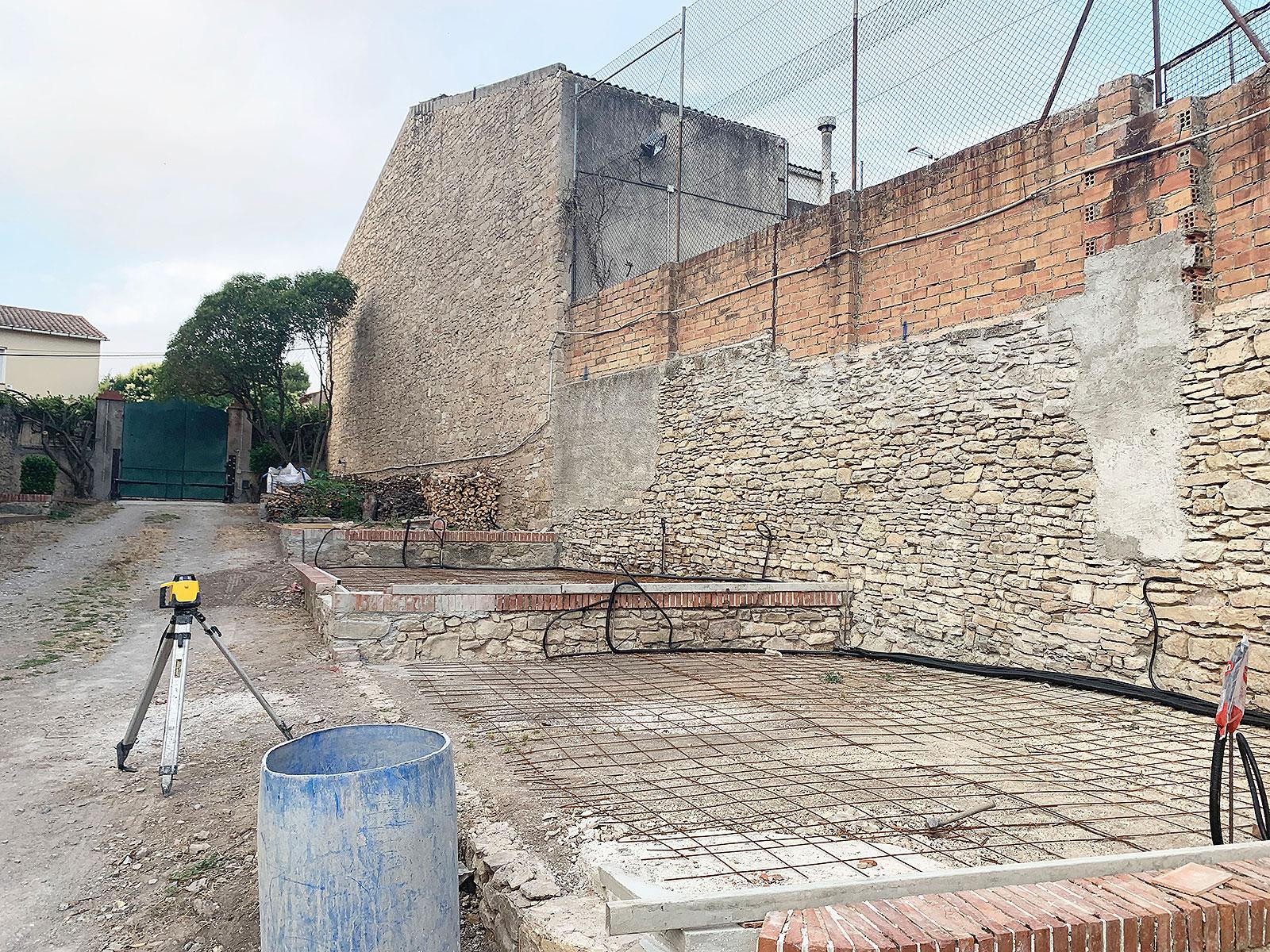

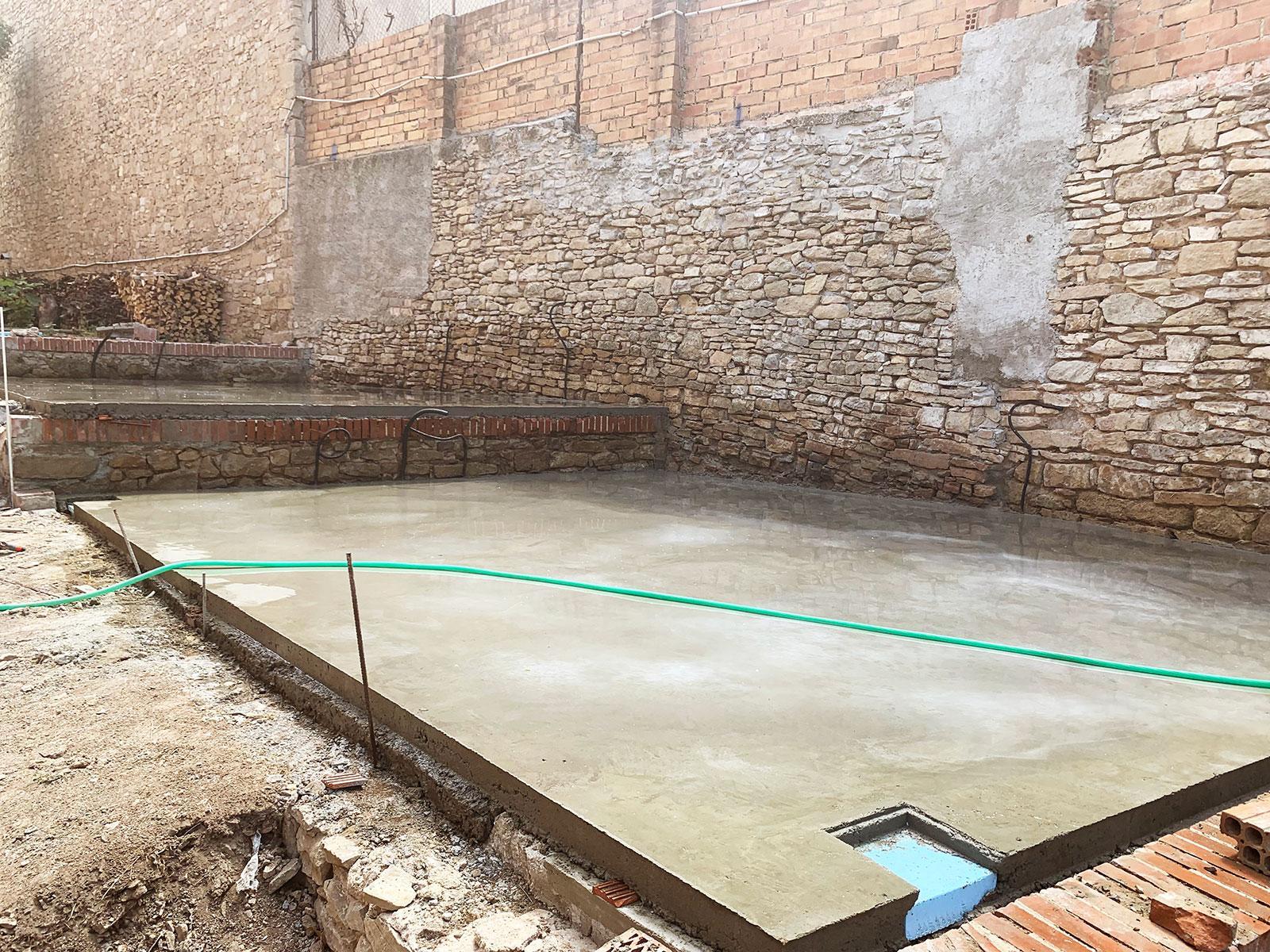

• Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
• Tot el càlcul de l’estructura es realitzarà complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.- Eurocodis, i per a la fonamentació amb l’EHE.- Instrucció de Formigó Estructural. Es va tenir en compte la norma NCSR.- Norma de construcció sismorresistent, en estar en zona sísmica.
