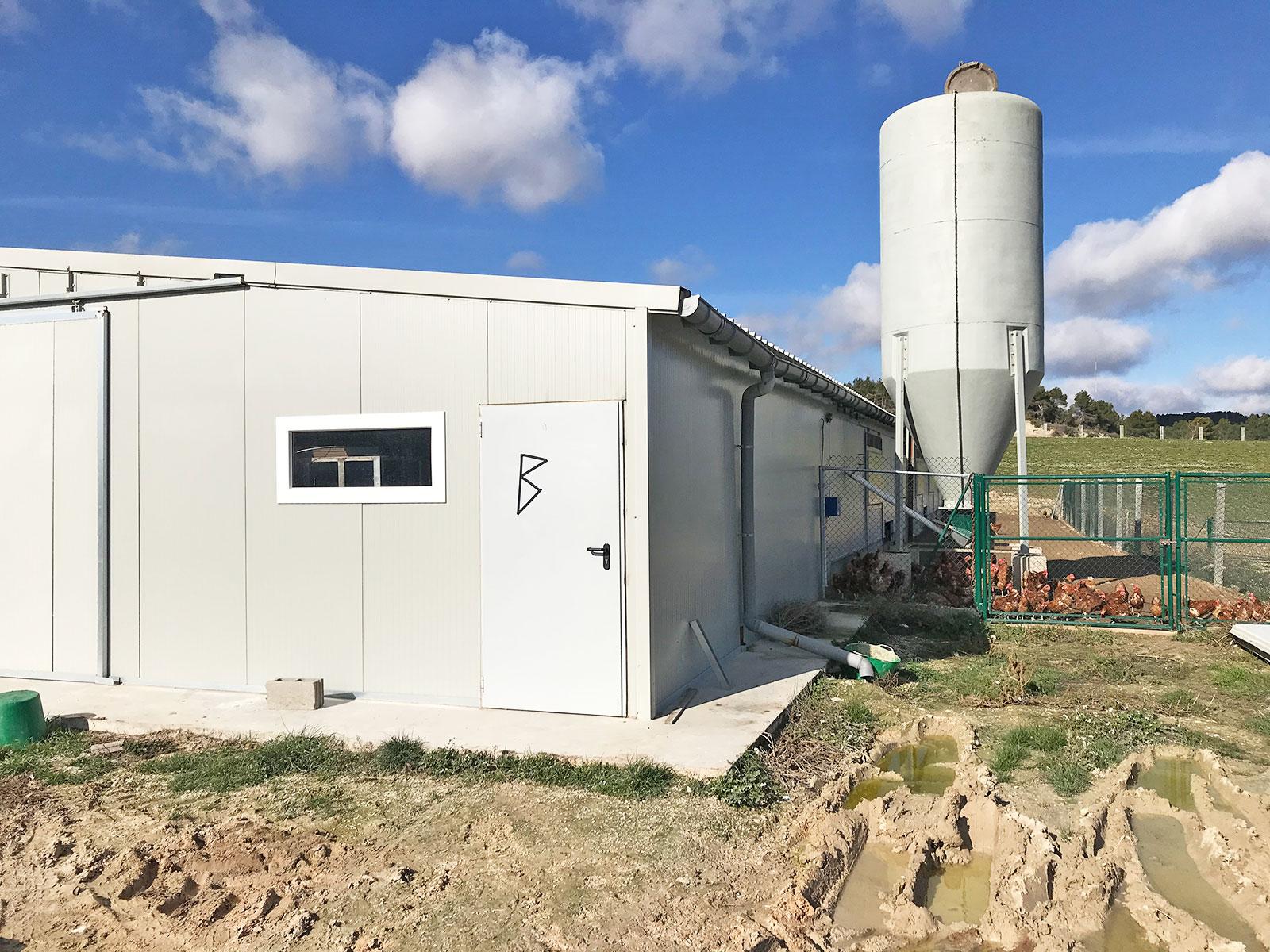

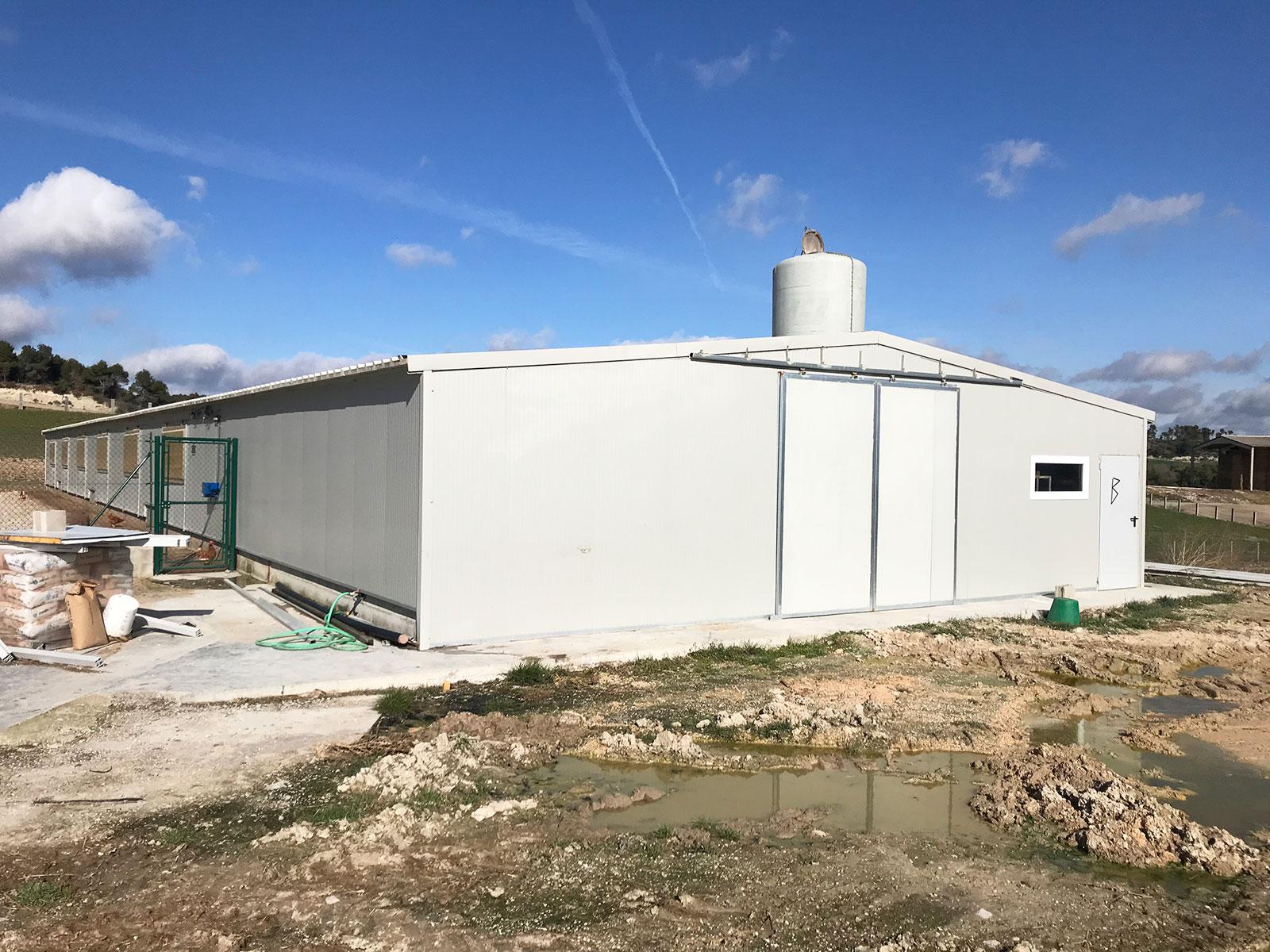

CONSTRUCCIÓ DE GRANJA GALLINES CAMPERES CLAU EN MÀ A TARRAGONA
Execució d’ESTRUCTURA METALICA laminada cargolada Nau avícola a les Piles (Tarragona)
Granja gallines camperes clau en mà de 540 m2:
ESTRUCTURA, TANCAMENTS i COBERTA (executats en obra)
- Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge,
- Panell de coberta sandvitx de 50 mm prelacat, nucli de poliuretà de 40 kg/m3, xapes 0,4/0,4 mm,
- Tancament d’hastials de panell sandvitx, de 50 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,

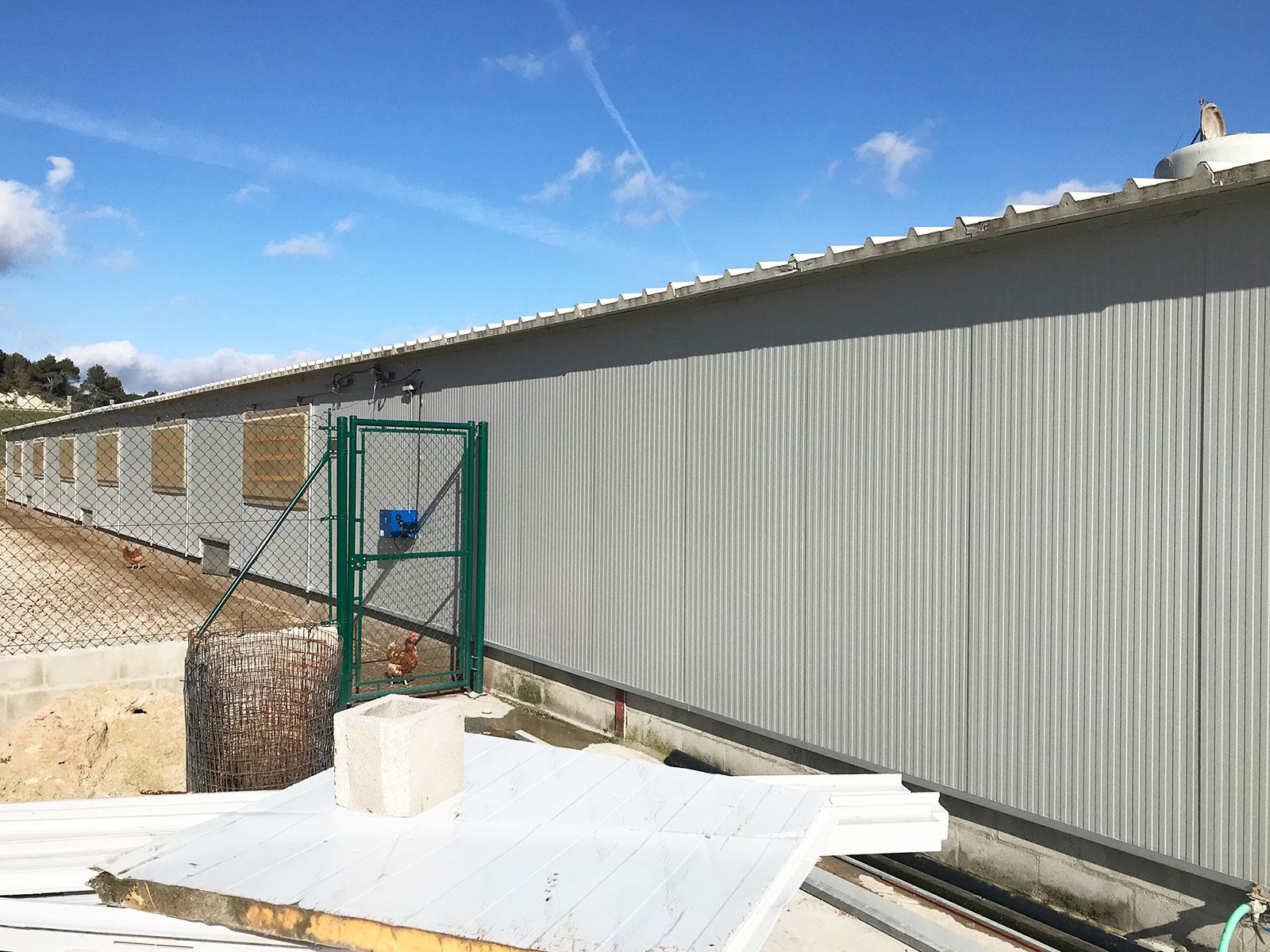

- I tancament de façanes amb panell sandvitx de 50 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx.,
- A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx.,
- I rematada de cantonades de façanes, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx.,
- Paret interior magatzem de panell sandvitx, de 50 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- 5 airejadors estàtics de 3,00 m.,
Hipòtesis considerades Granja de gallines camperes claus en mà:
- Dimensions exteriors:
- Ample de la nau 0,20 + 12,00 + 0,20 m. Llargària 35,00 + 10,00 m. Alçada de coberta (a cara exterior de pilar) 2,70 m.
- Localitat Les Piles. Alçada topogràfica 676 m. Zona climàtica 2. Càrrega de neu 98 kg/m².
- Nau tancada des d’ un punt de vista del vent, situada en zona eòlica C, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb un paisatge accidentat o bé pla, amb arbres aïllats o petites construccions aïllades a uns 100 o 200 m de distància o menys.
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 12% o 7 °. Alçada del triangle del carener o hastial 0.72 m.
- Separació entre pòrtics centrals 5,63 m. I separació entre pilars testers 6,00 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 24 cm.
- Pòrtics centrals amb pilars tipus IPE-HEA, i bigues de coberta amb perfils tipus IPE-HEA.
- Pilars testers tipus IPE-HEA i bigues testeres tipus IPE-HEA.
- Alçada lliure al costat dels pilars de pòrtics centrals 2,10 m (només puntualment).
- Alçada lliure més baixa a les corretges de coberta 2,50 m.
- A més alçada central lliure a bigues 3,02 m.
- I alçada central lliure a les corretges de coberta 3,22 m. (Totes mesures aproximades).

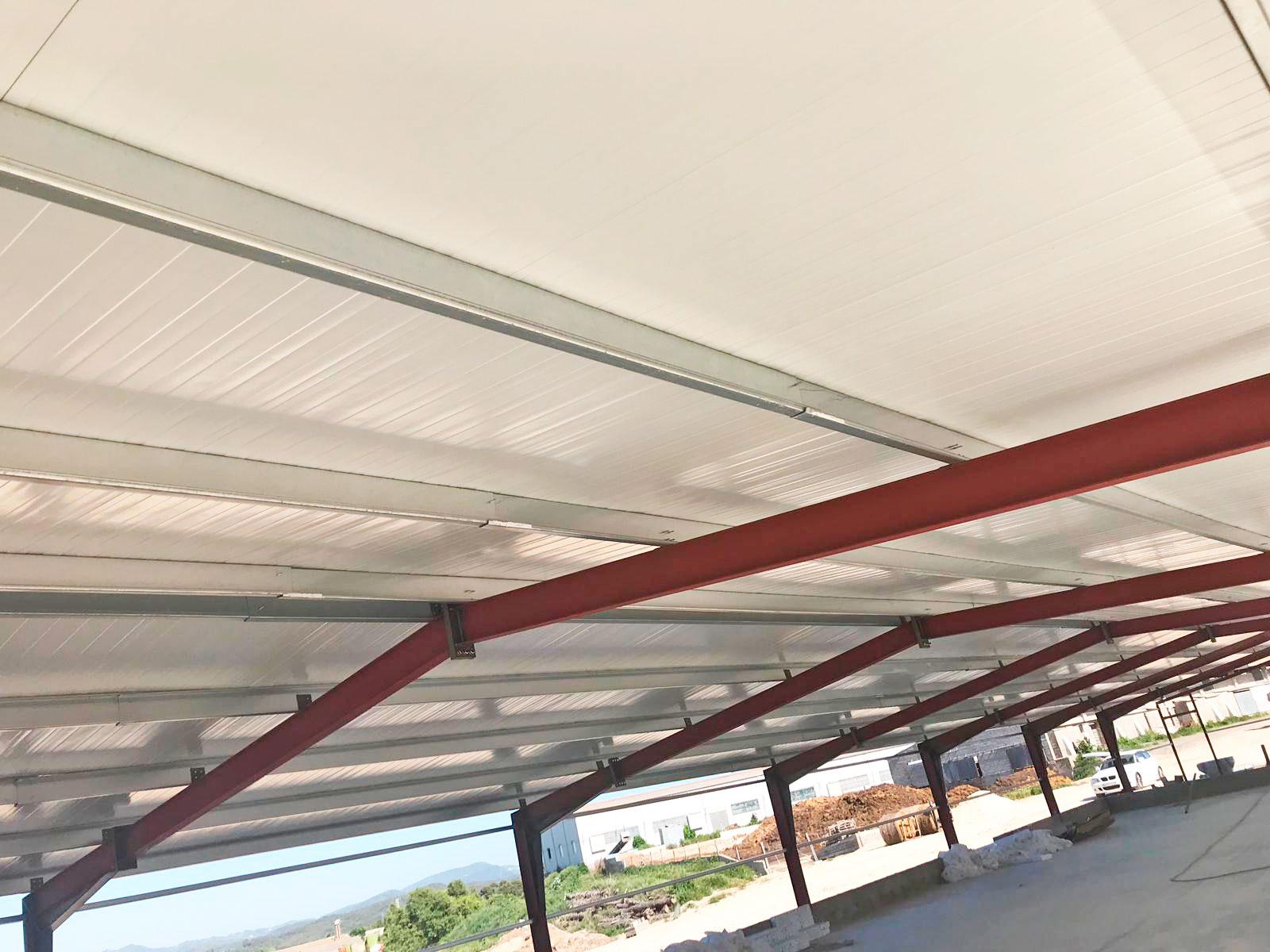

- Coberta amb corretges tipus Z-IPE i panell sandvitx de 50 mm. Corretges muntades per sobre de les bigues dels
pòrtics.
