CONSTRUCCIÓ DE MAGATZEM AGRÍCOLA

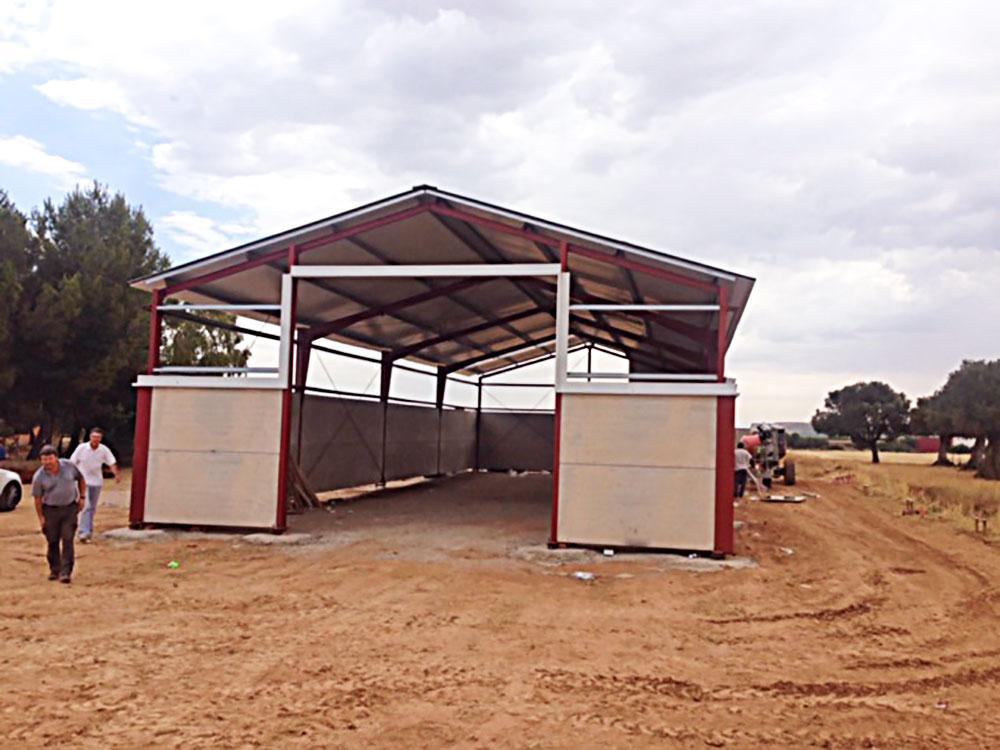

Magatzem amb estructura metàl·lica a Carinyena
Magatzem Agrícola:
NAU AGRÍCOLA, ESTRUCTURA, TANCAMENTS I COBERTA.
- Panell de coberta SW, 30 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,Lucernaris de coberta de policarbonat cel·lular de 30 mm (4 % de coberta de la nau),
- Tancament de hastials de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,.
- A més tancament de faldó de panell SW, 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- Tancament lateral de placa alveolar prefabricada de formigó pretensat de 15 cm de gruix,
- Rematada de carener amb xapa plegada de 0,6 mm i 62 cm de desenvolupament màx.,
- I rematada de coberta amb hastials, amb xapa plegada de 0,6 mm i 62 cm desarr. màx., (magatzem agrícola)
- Rematada vora inferior de faldons amb tancament de xapa. pleg. 0,6 mm i 20 cm desarr. màx.,
- A més rematada de cantonades de façanes, amb xapa plegada de 0,6 mm i 62 cm desarr. màx.,

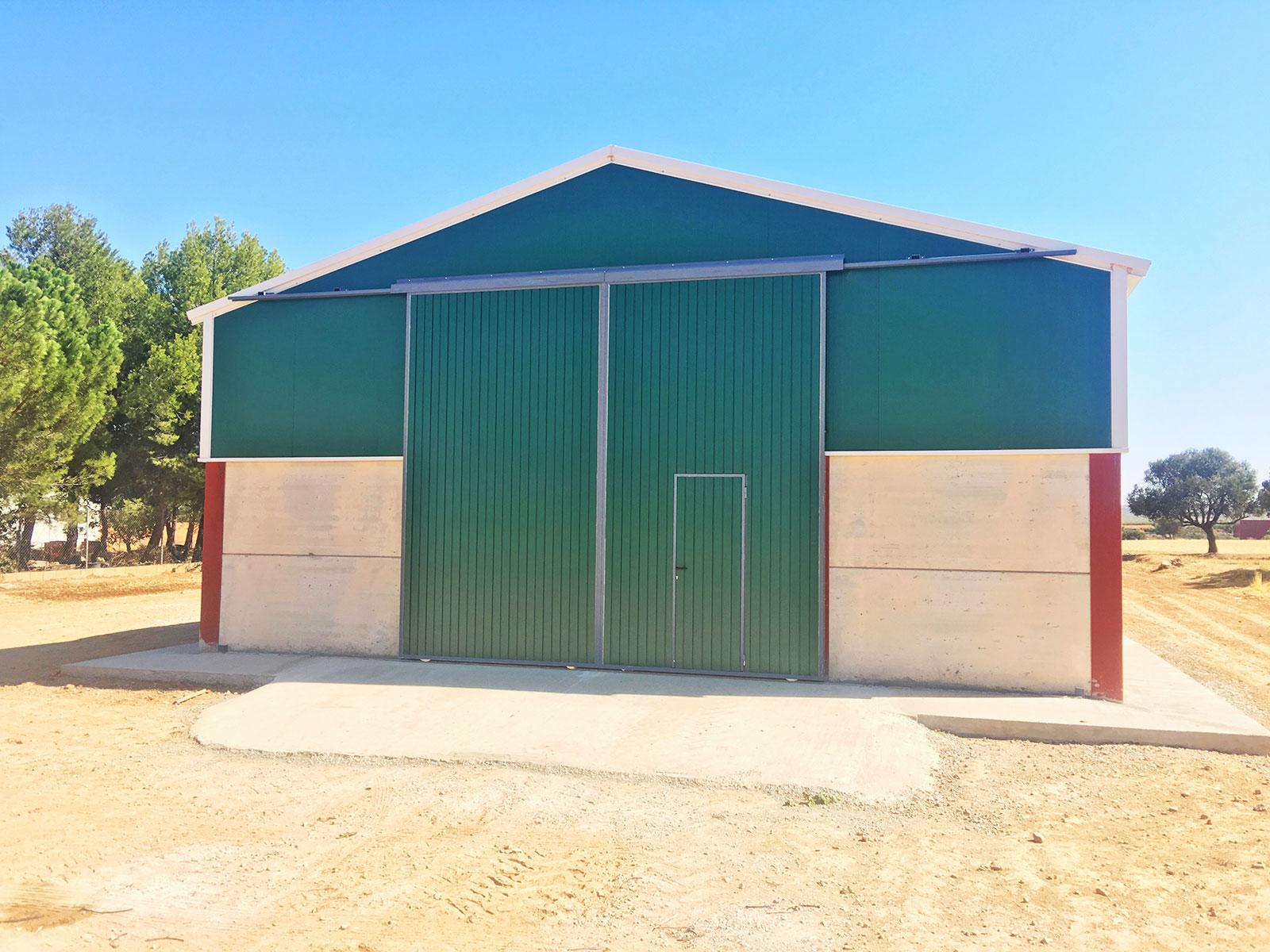

- I rematada de pintura de la vora del sandvitx de coberta, 1 porta abatible manual de 4,5×4,5 m ²,
- Plànols i memòria d’ estructura visats per col·legi professional.
DIMENSIONS MAGATZEM
- Dimensions exteriors magatzem agrícola: Ample 10 m. Llarg 25 m. Alçada de coberta (a cara ext.pilar) 4 m.
- Localitat Carinyena. Alçada topogràfica 601 m. Zona climàtica 2. Càrrega de neu 92 kg/m².
- Magatzem tancat, situada en zona eòlica B, i amb grau d’ aspror de l’ entorn tipus 3 que es correspon amb zona rural accidentada amb alguns obstacles aïllats com arbres o alguns edificis. (magatzem agrícola)
- Estructura resolta amb marcs rígids, estant situada en zona no sísmica. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 30%. Alçada del triangle del carener o hastial 1,46 m.
- Separació entre pòrtics centrals 6,2 m. I entre pilars testers 4,91 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant àprox. 0,34 m.
- Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
Pilars nau agrícola
- Pilars testers tipus IPE i bigues testeres tipus IPE.
- Alçada lliure al costat dels pilars de pòrtics centrals 3,76 m (només puntualment).
- A més alçada lliure a corretges de la nau 3,88 m.
- A més alçada central lliure a bigues 4,77 m.
- I alçada central lliure a corretges 5,1 m. (Totes aprox.)
- Coberta amb corretges tipus Z i panell sandvitx de 30 mm. Corretges muntades per sobre de les bigues dels pòrtics.
- S’ ha tingut en compte en el càlcul la càrrega de manteniment de cobertes.

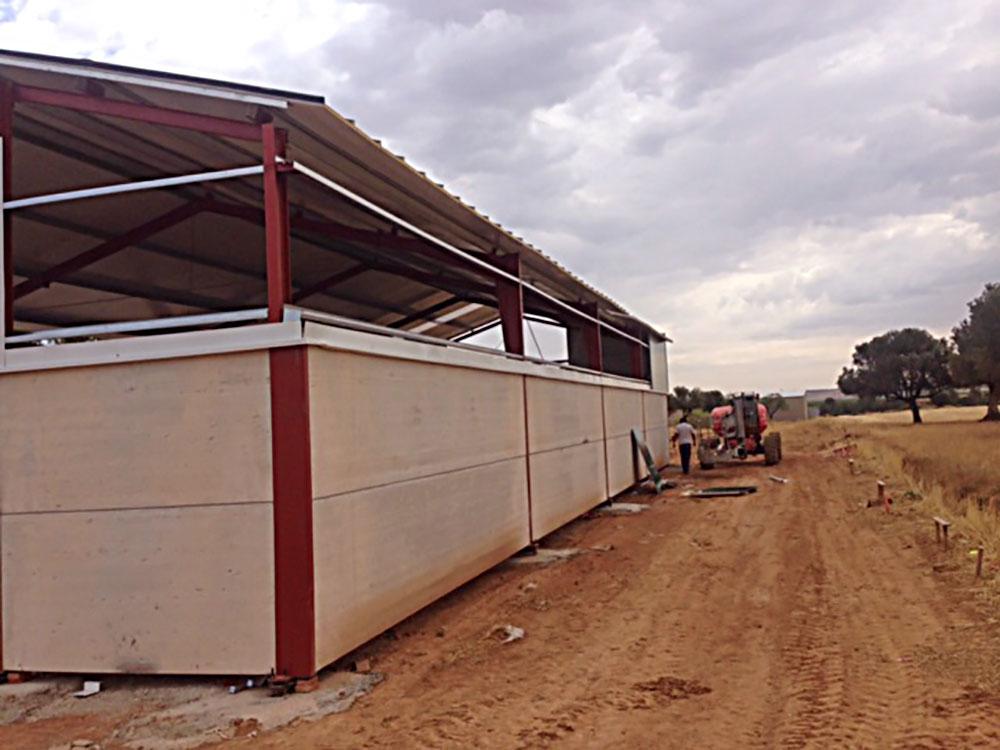

- Alçada del tancament alveolar perimetral 2,4 m. Tancament encaixat entre les ales dels pilars.
- Plaques d’ ancoratge de l’ estructura de coberta i les seves garrotes incloses en l’ acer de l’ estructura.
- Fonamentació amb sabates aïllades, i amb solera necessàriament. Tensió admissible del terreny inicialment considerada 1,5 kg/cm².
- Tot el càlcul de l’estructura es realitza complint rigorosament el Codi Tècnic de l’Edificació (CTE), així com amb els EC.-
- Euro codis, i per a la fonamentació amb l’ EHE.- Instrucció de Formigó Estructural.
