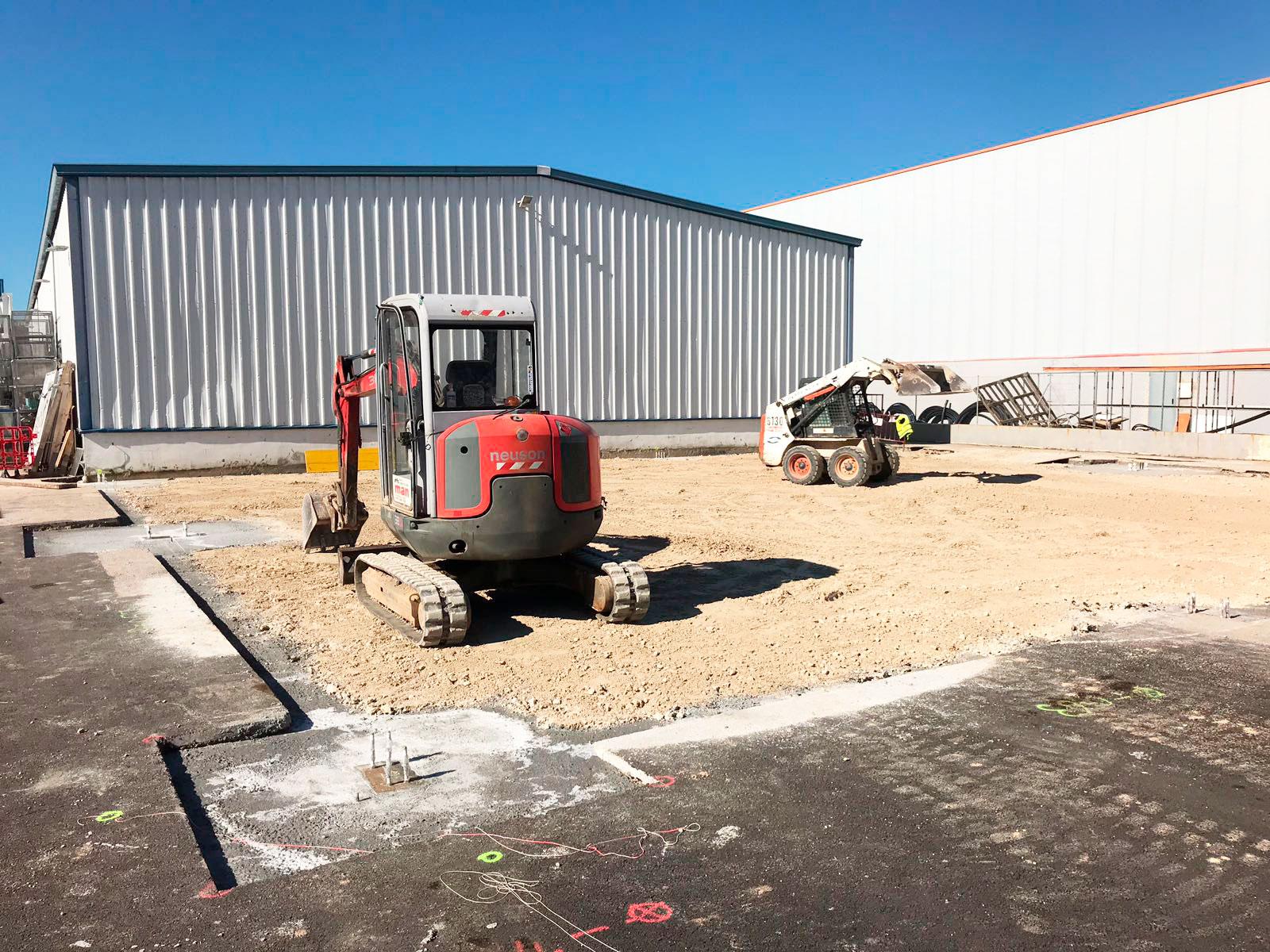

NAU PREFABRICADA A SANTA MARIA DEL CAMÍ ( ILLES BALEARS )
ESTRUCTURA, TANCAMENTS i COBERTA DE LA NAU INDUSTRIAL
Nau prefabricada de 380 m ²:
- Perfils d’ acer laminat cargolat de bigues, pilars, corretges de coberta i façanes, i plaques ancoratge,
- Panell de coberta sandvitx de 30 mm prelacat, nucli de poliuretà de 40 kg/m3, xapes 0,4/0,4 mm,

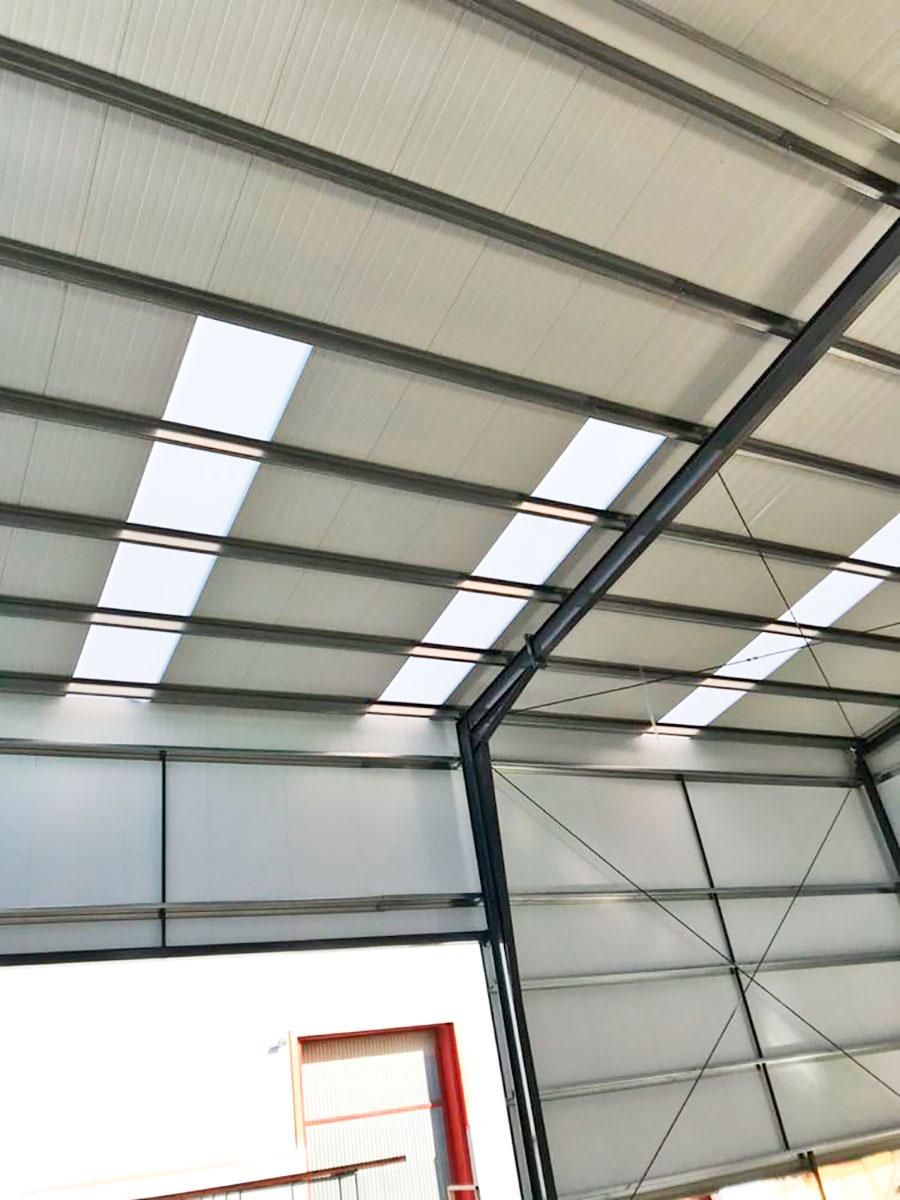

- Lucernaris de coberta de policarbonat cel·lular de 30 mm (11 % de coberta de la nau),

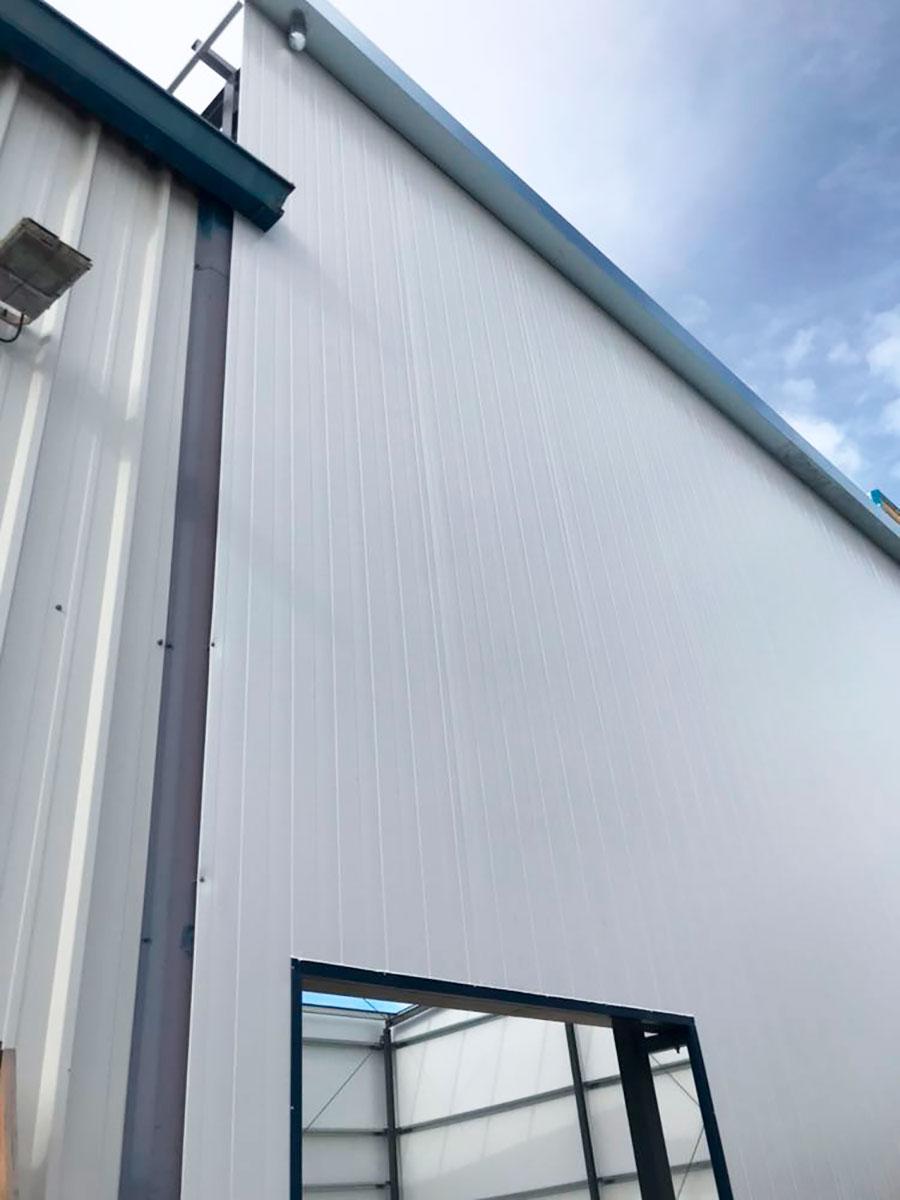

- Tancament de hastials de panell sandvitx, de 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- I tancament de faldó amb panell sandvitx de 35 mm prelacat, PUR de 40 kg/m3, xapes 0,4/0,4 mm,
- Rematada del carener amb xapa prelacada plegada de 0,6 mm de gruix i 62 cm de desenvolupament màx.,
- A més rematada de coberta amb hastials, amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx.,
- Rematada de cantonades de façanes i faldó amb xapa prelacada plegada de 0,6 mm d’ esp. i 62 cm desarr. màx.,
- Canaló de xapa simple amb boques per a baixants,
- 2 baixants pvc de 8 m.,
Hipòtesis considerades de la nau prefabricada construïda a les ( Illes Balears ):
- Dimensions exteriors:
- Ample de la nau 20,00 m. Llargària 19,00 m. Alçada de coberta (a cara exterior de pilar) 8,00 m.
- Nau adossada en un tester a nau existent.
- Localitat Santa Maria del Camí. Alçada topogràfica 129 m. Zona climàtica 5 . Càrrega de neu 32 kg/m².
- Nau tancada des d’un punt de vista del vent, situada en zona eòlica C, i amb grau d’aspror de l’entorn tipus 4 que es correspon amb zona de cases al voltant (casc urbà), o bé altres naus industrials (polígon industrial), o bé arbres (un bosc).
- Estructura resolta amb marcs rígids. Considerada com a aïllada des d’ un punt de vista del foc.
- Coberta a 2 aigües. Pendent del 10% o 6 °. Alçada del triangle del carener o hastial 1.00 m.
- Separació entre pòrtics centrals 9,50 m. I separació entre pilars testers 5,00 m.
- El sistema d’ estructura, per a les bigues centrals de coberta, serà pòrtic amb cartelles de cant aprox. 36 cm.
- Pòrtics centrals amb pilars tipus IPE, i bigues de coberta amb perfils tipus IPE.
- Pilars testers tipus IPE i bigues testeres tipus IPE.
