Almacén Agrícola en Barcelona

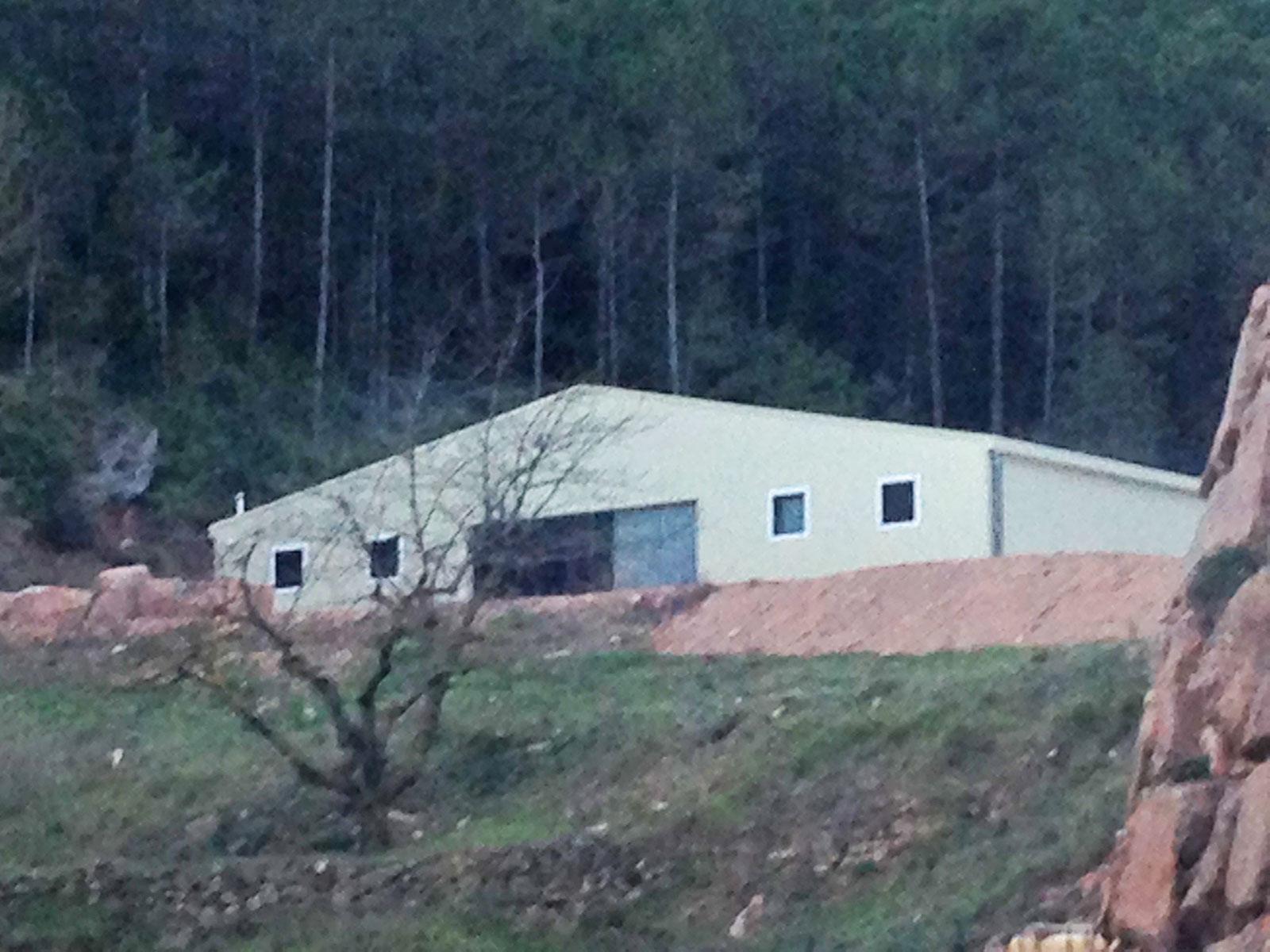

ALMACÉN AGRÍCOLA CON CERRAMIENTO DE HORMIGÓN PREFABRICADO

Almacén Agrícola en Barcelona:

Perfiles de acero laminado soldado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje,

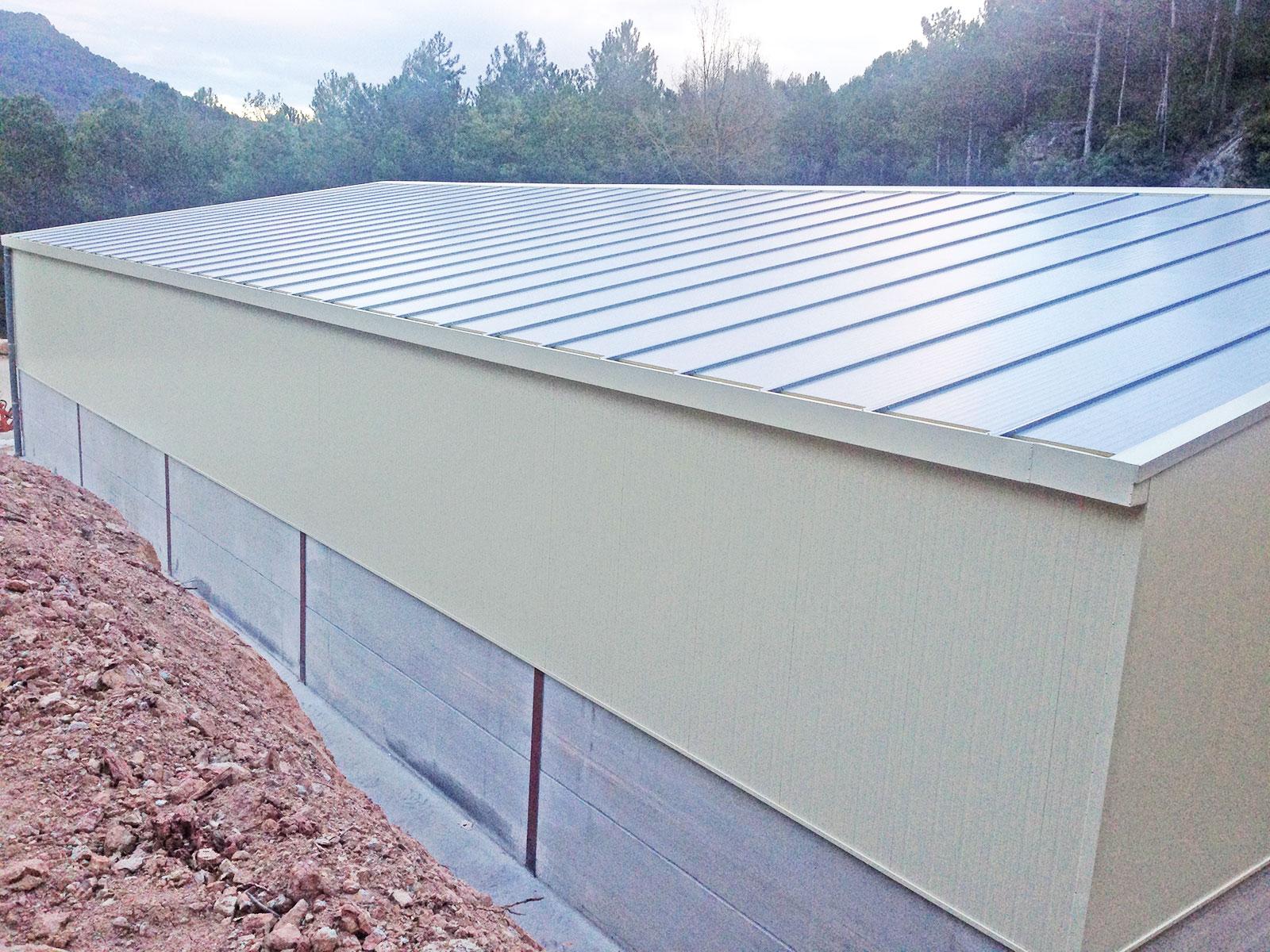

Panel de cubierta sándwich de 40 mm prelacado, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm,

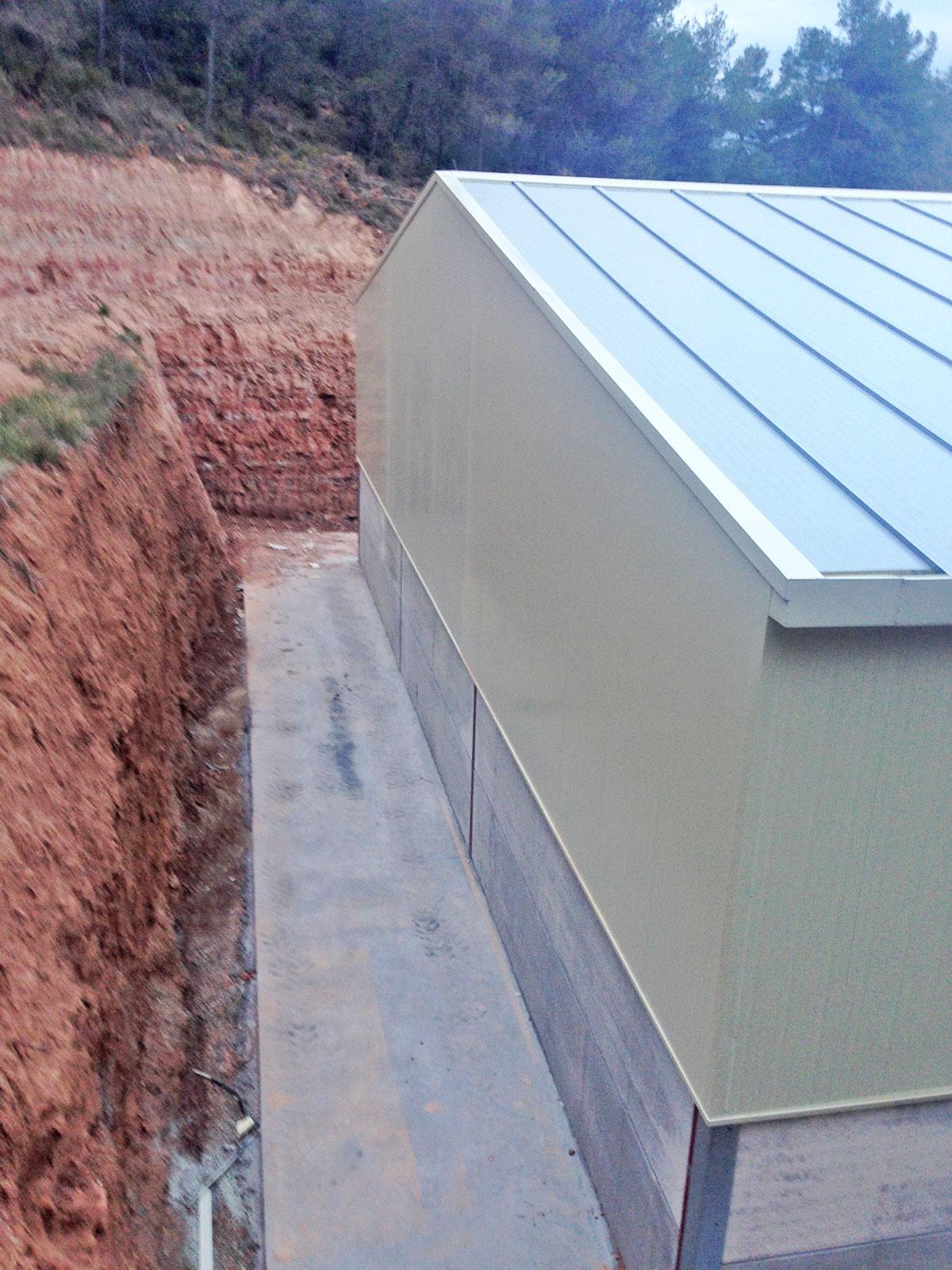

Cerramiento de hastiales de panel sándwich, de 35 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm,
Además cerramiento de faldón con panel sándwich de 35 mm prelacado, PUR de 40 kg/m3. chapas 0,4/0,4 mm,

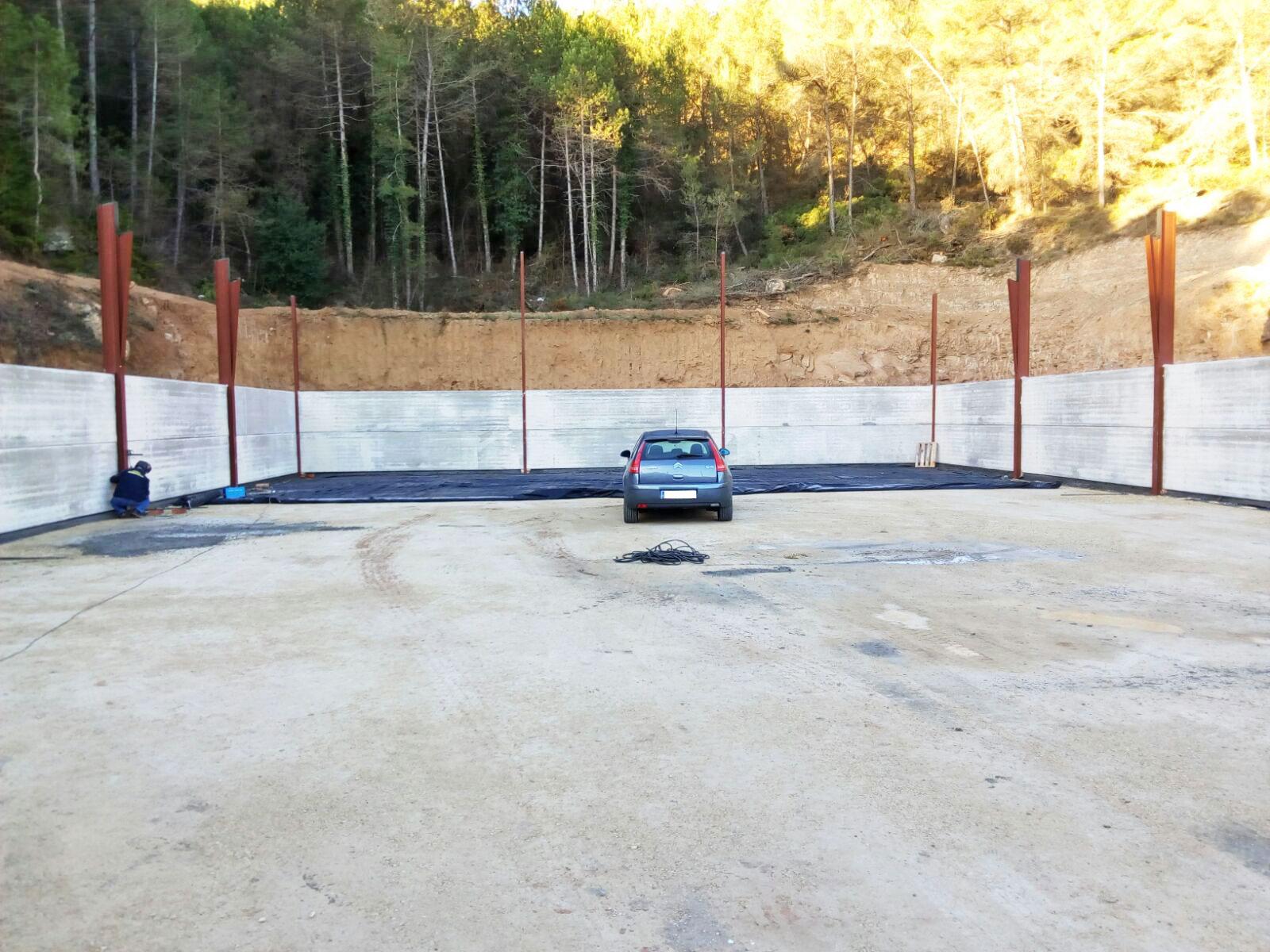

Y cerramiento de fachadas con placa alveolar prefabricada de hormigón pretensado de 15 cm,
Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx..,
Además remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx..,
Y remate de esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx..,

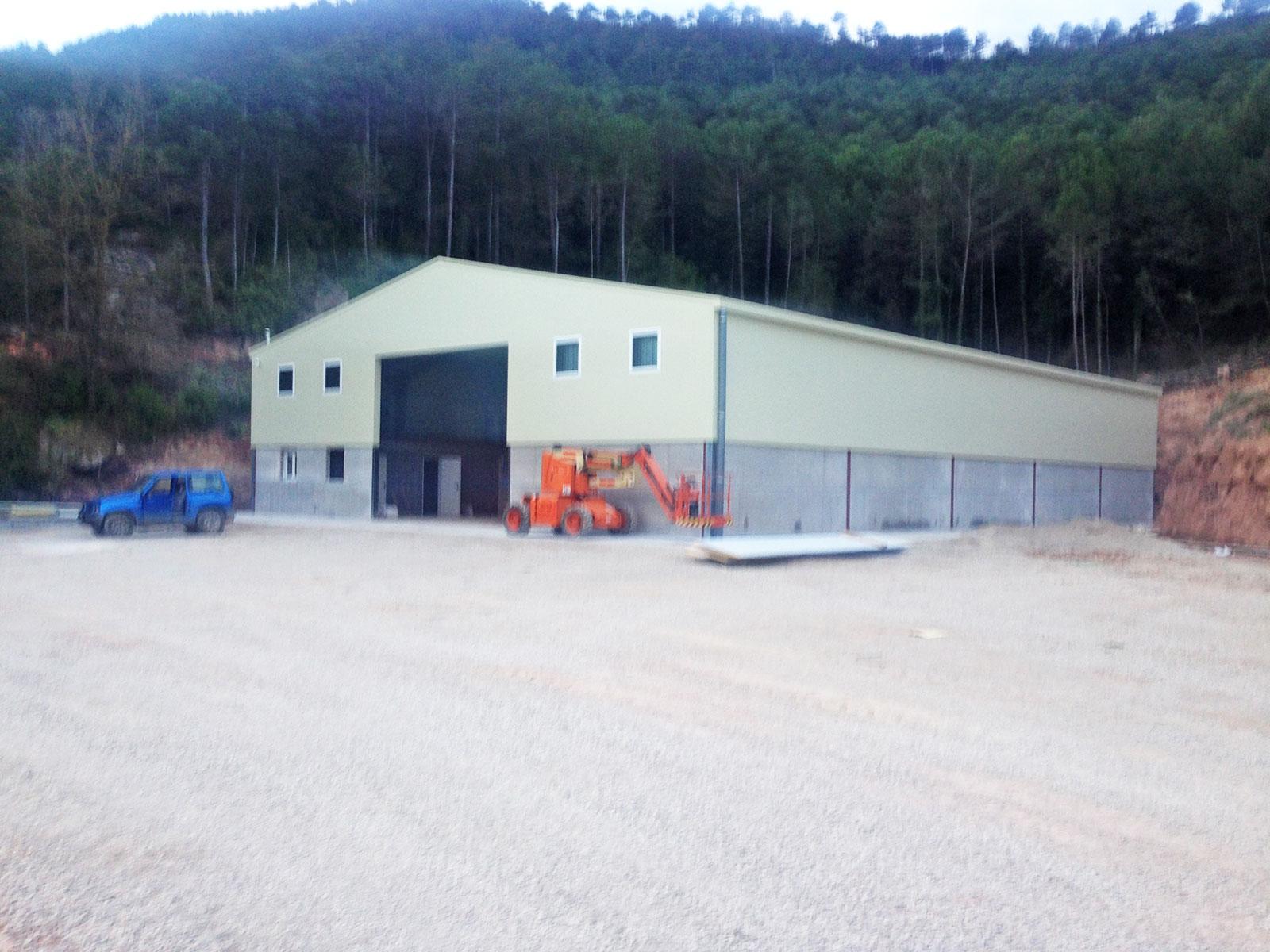

1 puerta corredera de chapa tipo ‘pegaso’ de 0,8 mm de espesor de chapa, de 6×5 m2, con subestructura,
Canalón de chapa simple con bocas para bajantes 80 cm de desarrollo máx.,,
4 ventanas abatibles en aluminio de 1×1 m2,
4 vidrios de doble hoja de 4+12+4 mm en ventanas, Almacén Agrícola en Barcelona

Cimentación de hormigón H25 con su ferralla, colocación de placas de anclaje, y replanteo,

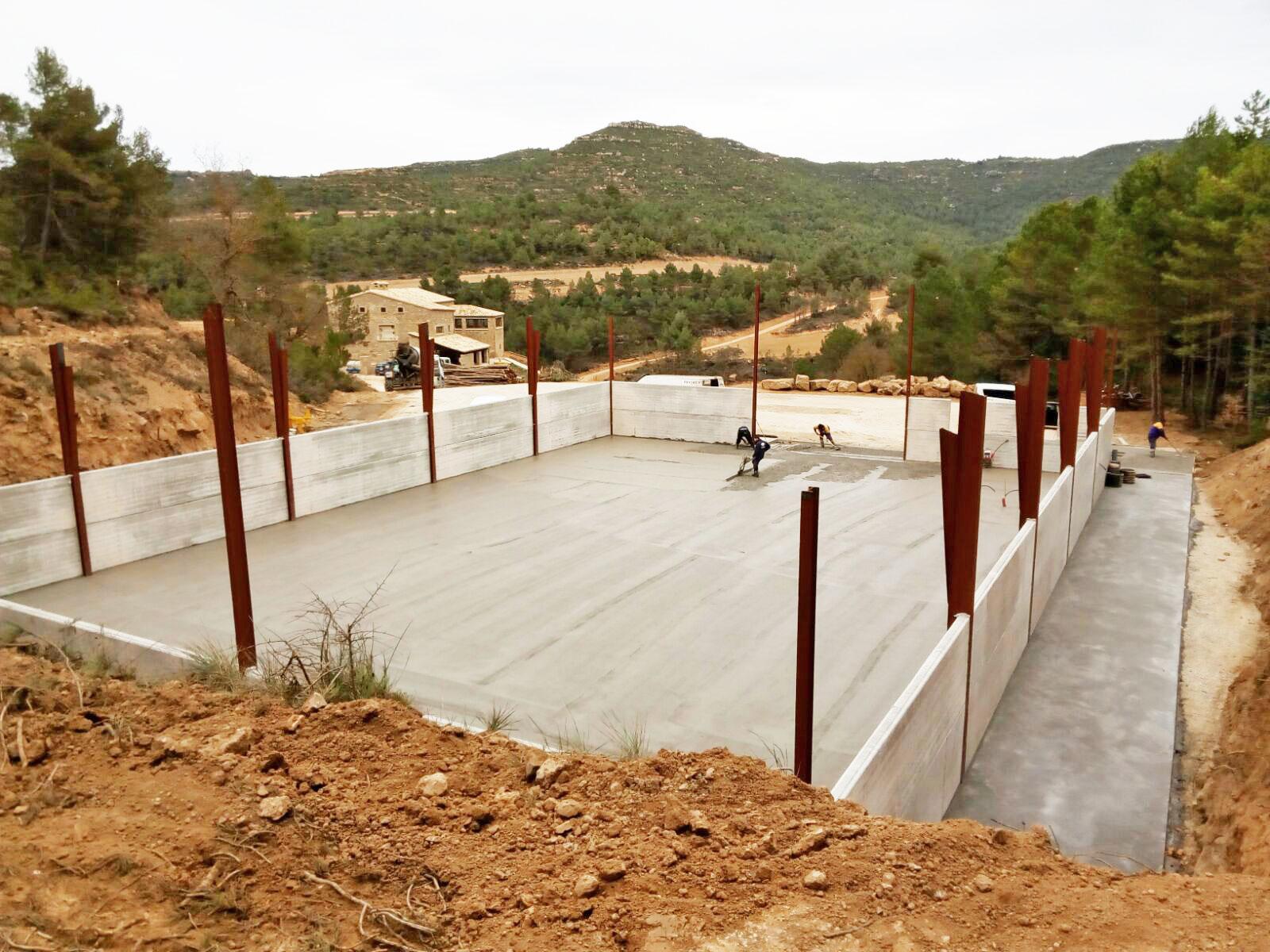

600 m² solera de 15 cm. hormigón H25 pulido, con mallazo interior, plástico impermeabilizante,

Dimensiones exteriores: Ancho de la nave 0,20+20,00+0,20 m. Longitud 30,00 m. Altura de cubierta (a cara exterior de pilar) 5,50 m.
Localidad Castellfollit del Boix. Altura topográfica 699 m. Zona climática 2. Carga de nieve 102 kg/m².
Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones aisladas a unos 100 ó 200 m de distancia o menos.
Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
Cubierta a 2 aguas. Pendiente del 20% ó 11°. Altura del triángulo del cumbrero o hastial 2.00 m.
Separación entre pórticos centrales 6,00 m. Y entre pilares testeros 4,00 m. Almacén Agrícola en Barcelona

El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,36 m. Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
Pilares testeros tipo IPE y vigas testeras tipo IPE.
Altura libre junto a los pilares de pórticos centrales 4,77 m (sólo puntualmente).
Además altura libre más baja a las correas de cubierta 5,31 m.
Y altura central libre a vigas 7,01 m. Altura central libre a las correas de cubierta 7,31 m. (Todas medidas aproximadas)
Cubierta con correas tipo Z y panel sándwich de 40 mm. Correas montadas por encima de las vigas de los pórticos. Se ha tenido en cuenta en el cálculo la carga de mantenimiento de cubiertas.

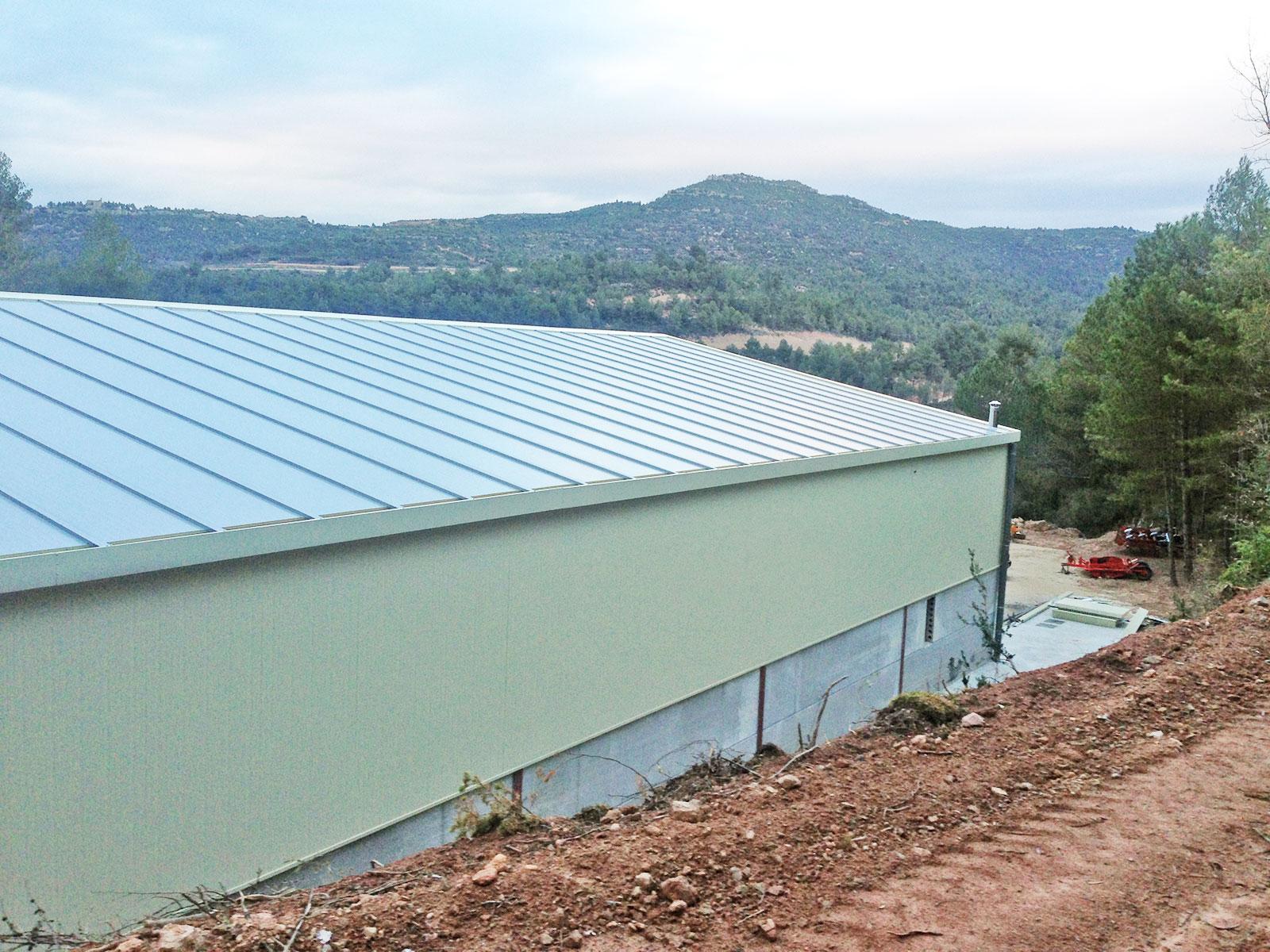

Altura del cerramiento perimetral de placa alveolar de 2,4 m y resto de SW 35 mm, total 5.46 m. Cerramiento enrasado con el exterior de los pilares.
Placas de anclaje de la estructura de cubierta, y sus garrotas o pernos, incluidos en el acero de la estructura. Cimentación con solera necesariamente. Tensión admisible del terreno inicialmente considerada 1.5 kg/cm².
Todo el cálculo de la estructura se realiza cumpliendo rigurosamente con el CTE.- Código Técnico de la Edificación español, así como con los EC.- Eurocódigos, y para la cimentación con la EHE.- Instrucción de Hormigón Estructural de España. Almacén Agrícola en Barcelona
