GRANJA DE POLLOS: EJECUCIÓN DE ESTRUCTURA LAMINADA ATORNILLADA
NAVE AVÍCOLA DE 300 M²
Granja de pollos:
ESTRUCTURA, CERRAMIENTOS y CUBIERTA (ejecutados en obra)
- Perfiles de acero laminado atornillado de vigas, pilares, correas de cubierta y fachadas, y placas anclaje, 300,0 m² planta.
- Panel de cubierta sándwich de 40 mm prelacado, núcleo de poliuretano de 40 kg/m3, chapas 0,4/0,4 mm, 315,7 m².
- Cerramiento de hastiales de panel sándwich, de 40 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 18,1 m².

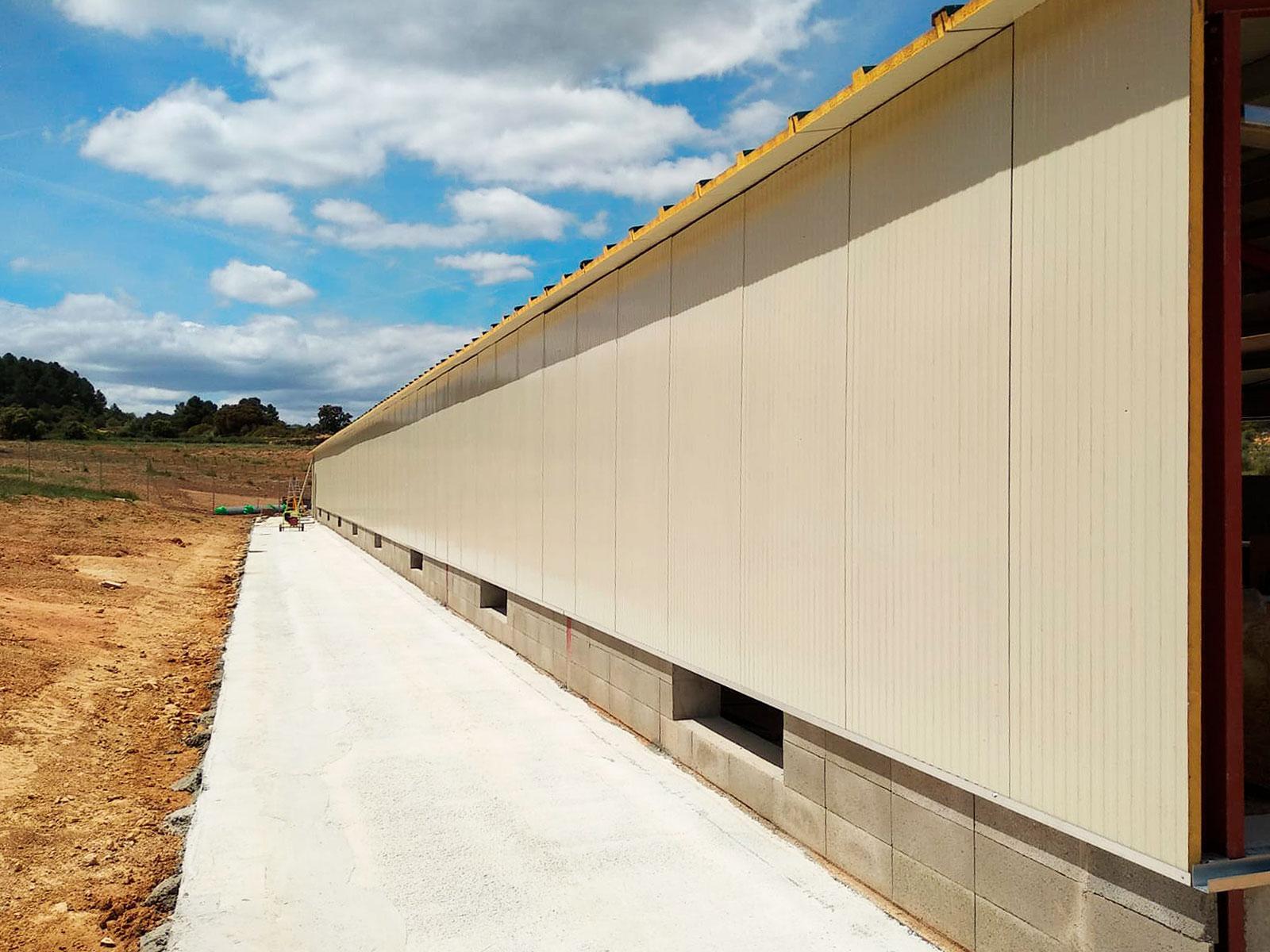

- Cerramiento de fachadas con panel sándwich de 40 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 116,8 m².
- Remate del cumbrero con chapa prelacada plegada de 0,6 mm de espesor y 62 cm de desarrollo máx., 24,0 ml.
- Además remate de cubierta con hastiales, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx., 25,0 ml.
- Remate de esquinas de fachadas, con chapa prelacada plegada de 0,6 mm de esp. y 62 cm desarr. máx., 124,5 ml.
- Pared divisoria interior de panel sándwich de 40 mm prelacado, PUR de 40 kg/m3, chapas 0,4/0,4 mm, 53,1 m².
- Lucernario de policarbonato celular de 30 mm, aislante térmicamente, en el almacén, 6,2 m².
Cimentación y solera:
- Hormigón de limpieza H10 de 100 kg/cm2 de resistencia a compresión y 10 cmm de espesor, 2,0 m3.
- Acero corrugado de calidad B500S formando parillas o vigas riostras, colocado en las zanjas de cimentación, 332,9 kg.
- Montaje placas anclaje de pilares y encamillado para que no se muevan o desplacen durante el hormigonado, 12,0 ud.
- Hormigón para armar H25 (250 kg/cm2 de resistencia), vertido y vibrado en zanjas de cimentación, 13,7 m3.
Hipótesis consideradas:
- Dimensiones exteriores:
- Ancho de la nave 0,20+12,50+0,20 m. Longitud 21,00 + 3,00 m. (almacén). Altura de cubierta (a cara exterior de pilar) 3,00 m.
- Estructura almacén preparada para soporte de placas solares.
- Localidad La Pobla de Cérvoles.
- Altura topográfica 675 m. Zona climática 2. Carga de nieve 98 kg/m².
- Nave cerrada desde un punto de vista del viento, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con un paisaje accidentado o bien llano, con arboles aislados o pequeñas construcciones aisladas a unos 100 ó 200 m de distancia o menos.
Estructura granja de pollos:
- Estructura resuelta con marcos rígidos. Considerada como aislada desde un punto de vista del fuego.
- Cubierta a 2 aguas. Pendiente del 20% ó 11°. Altura del triángulo del cumbrero o hastial 1.25 m.
- Separación entre pórticos centrales 6,00 m. Y separación entre pilares testeros 6,25 m.
- El sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto aprox. 26 cm.
- Pórticos centrales con pilares tipo IPE-HEA, y vigas de cubierta con perfiles tipo IPE-HEA.
- Pilares testeros tipo IPE-HEA y vigas testeras tipo IPE-HEA.
