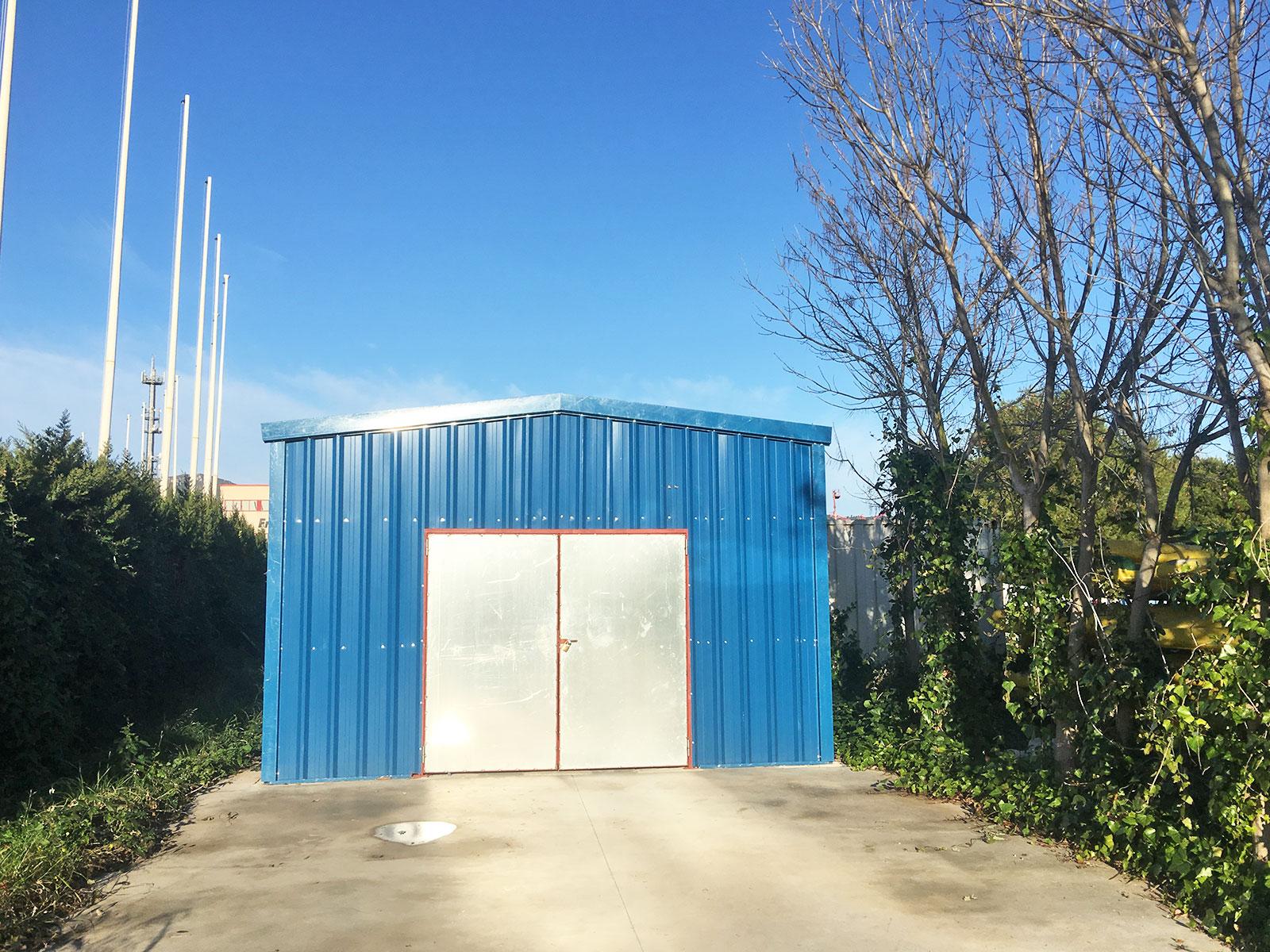

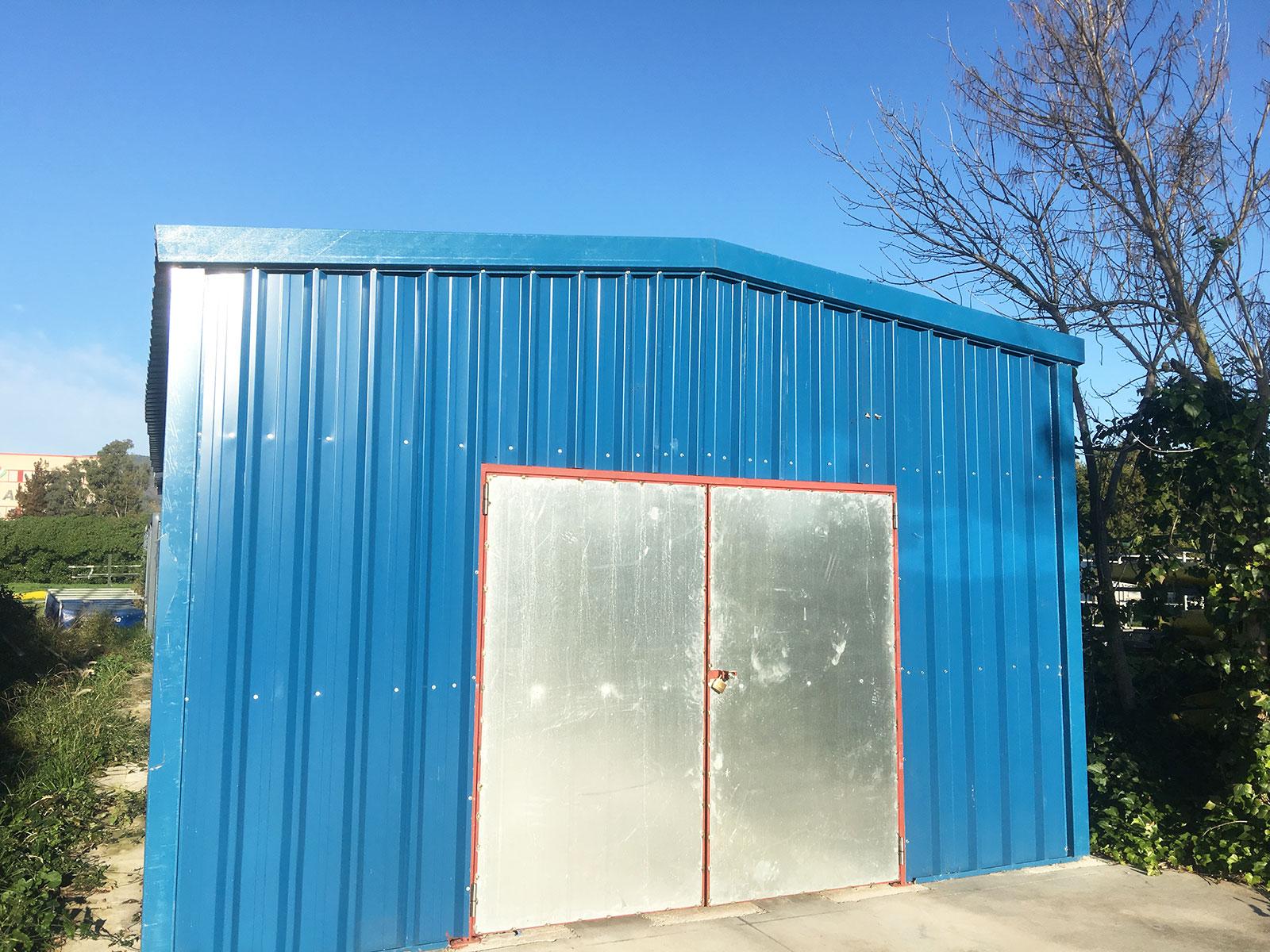

CONSTRUCCIÓN DE NAVE DEPORTIVA PARA ALMACENAR PIRAGUAS
Suministro de ESTRUCTURA METÁLICA laminada atornillada Naves deportivas en Castelldefels (Barcelona)
Nave deportiva de 75 m2
ESTRUCTURA, CERRAMIENTOS y CUBIERTA (material elaborado, sin montaje)
- Acero laminado de vigas, pilares, correas de cubierta y fachadas, atornilladas + placas anclaje, para 75,0 m² planta
- Cubierta de chapa prelacada de 0,6 mm de espesor de chapa y con 6 grecas de 40 mm de canto, 71,5 m²
- Lucernarios de cubierta de poliester reforzado con fibra de vidrio (13% de la cubierta), 10,1 m²
- Cerramiento de hastiales con chapa pregalvanizada y prelacada de 40 mm y 0,6 mm de espesor chapa, 1,4 m²

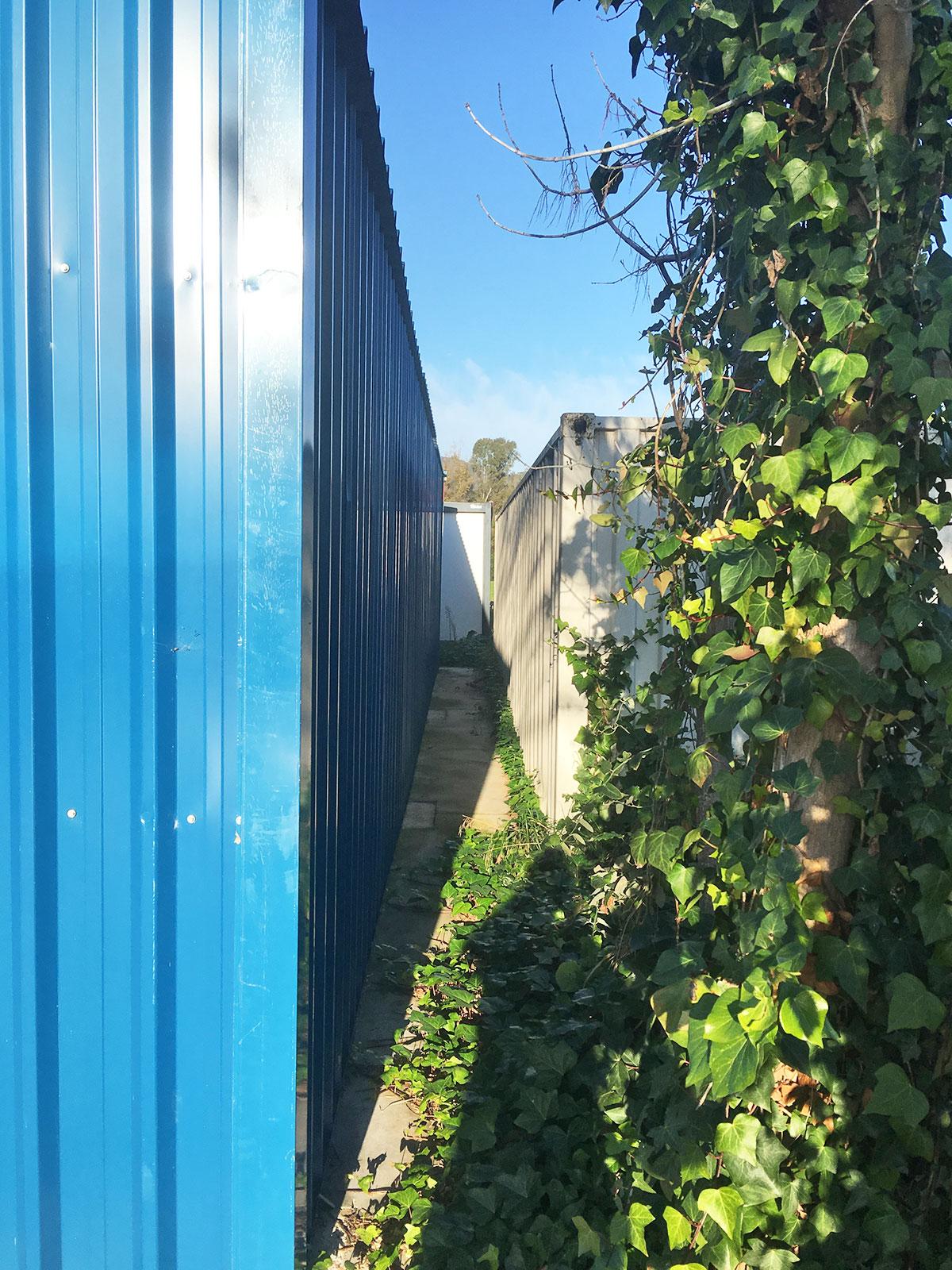

- Cerramiento lateral con chapa pregalvanizada y prelacada de 40 mm y 0,6 mm de espesor chapa, 116,4 m²
- Remate de cumbrero con chapa plegada de 0,6 mm y 62 cm de desarrollo máx., 15,0 ml
- Además remate de cubierta con hastiales, con chapa plegada de 0,6 mm y 62 cm desarr. máx., 10,9 ml
- Y remate de esquinas de fachadas, con chapa plegada de 0,6 mm y 62 cm desarr. máx., 12,0 ml
- Tornillos+tuerc. calida 8.8, M12x49mm de media áprox. con los rosca-viga (aparte los rosca-chapa), 248 ud aprox.
- Planos y memoria de estructura visados por colegio profesional para los 75,0 m² nave
Hipótesis consideradas de la nave deportiva:
- Dimensiones exteriores:
- Ancho 0,2+5+0,2 m. Largo 15 m. Altura de cubierta (a cara ext.pilar) 3 m.
- Localidad Castelldefels. Altura topográfica 11 m. Zona climática 2. Carga de nieve 41 kg/m².
- Nave cerrada, situada en zona eólica C, y con grado de aspereza del entorno tipo 3 que se corresponde con zona rural accidentada con algunos obstáculos aislados como árboles o algunos edificios.
- Estructura resuelta con marcos rígidos, y teniéndose en cuenta en el cálculo que está situada en zona SÍSMICA.
- Considerada como aislada desde un punto de vista del fuego.
- Sistema de estructura, para las vigas centrales de cubierta, será pórtico con cartelas de canto áprox. 0,19 m.
- Pórticos centrales con pilares tipo IPE, y vigas de cubierta con perfiles tipo IPE.
- Pilares y vigas testeras no hay.
